知名电脑品牌华硕推出了一款全新的100W氮化镓充电器，，，，，这款充电器采用长条机身设计，，，，，白色外观。。。。。。。充电器具备2C1A三个输出接口，，，，，并且支持功率分配功能，，，，，能够为笔记本电脑提供100W PD快充，，，，，或者65+30W双口输出，，，，，同时满足笔记本电脑和手机充电需求，，，，，节省时间。。。。。。。



这款充电器内置氮化镓器件，，，，，内部使用堆叠工艺，，，，，体积相比传统充电器显著缩小。。。。。。。同时还配备折叠插脚，，，，，便于携带和收纳。。。。。。。下面充电头网就带来华硕这款氮化镓充电器的拆解，，，，，看看内部的工艺和用料。。。。。。。



此前充电头网还拆解过华硕ROG 1600W钛金牌雷神2代电源、华硕ROG 65W PD快充充电器、华硕ROG 100W PD快充充电器、华硕QC5认证65W PD快充充电器、华硕45W PD快充充电器等产品，，，，，欢迎查阅。。。。。。。





华硕100W氮化镓充电器开箱

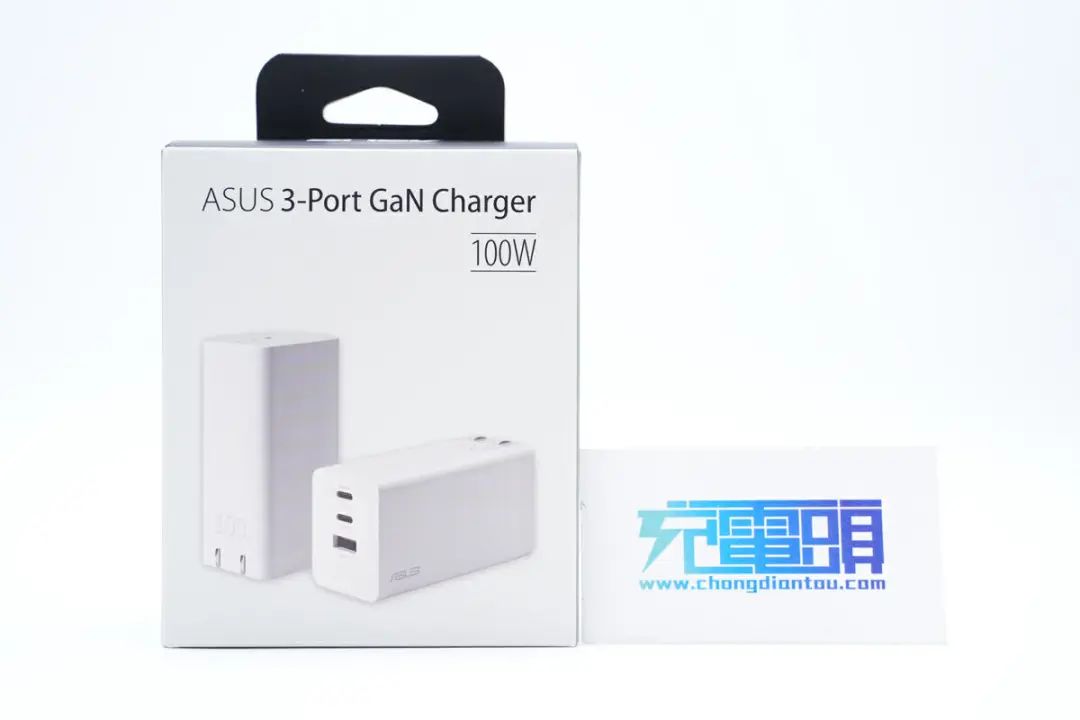

包装盒正面印有产品名称、100W以及外观图，，，，，风格十分简约。。。。。。。





背面印有产品参数、华硕电脑股份有限公司地址、联系方式以及产品认证等信息。。。。。。。

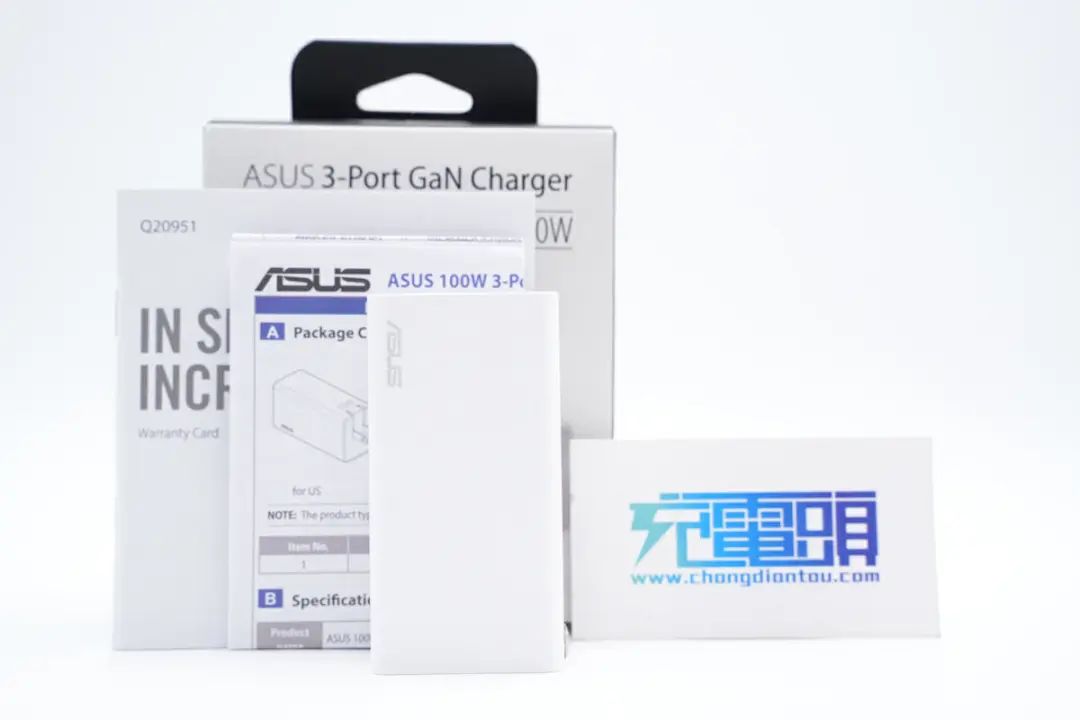

包装内含充电器、使用说明书以及保修卡。。。。。。。

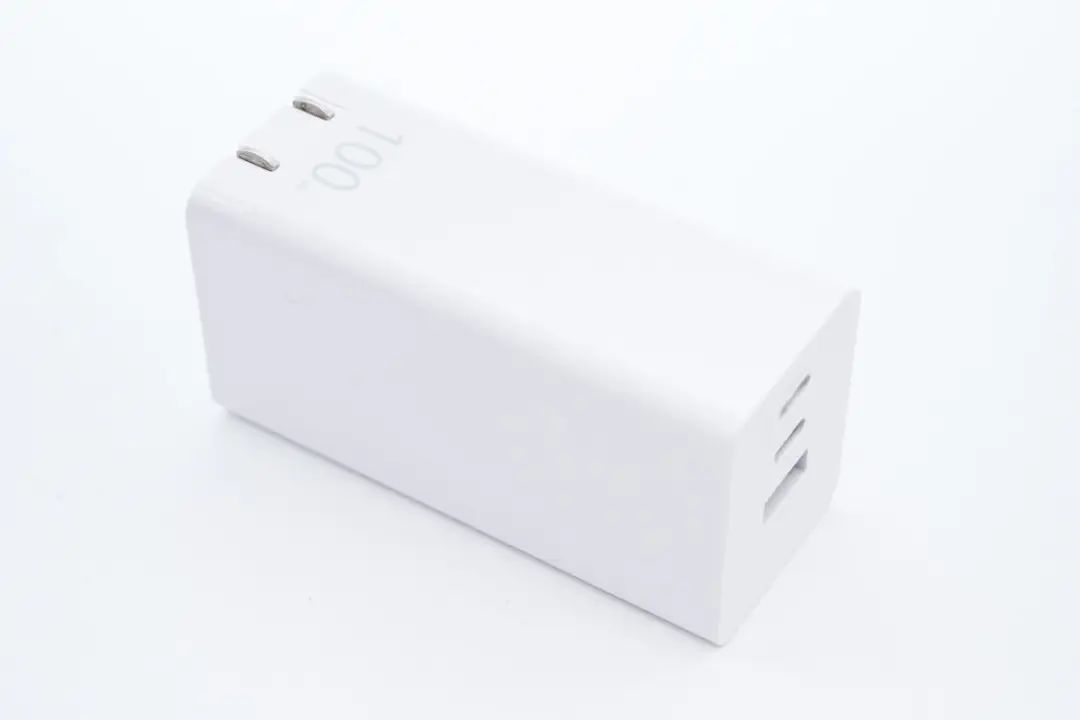

充电器经典柱状造型以及白色配色，，，，，外壳主要进行磨砂处理，，，，，可以有效抗指纹，，，，，产品整体风格简约。。。。。。。







腰身右端一小部分区域亮面处理，，，，，也是比较常见的设计。。。。。。。

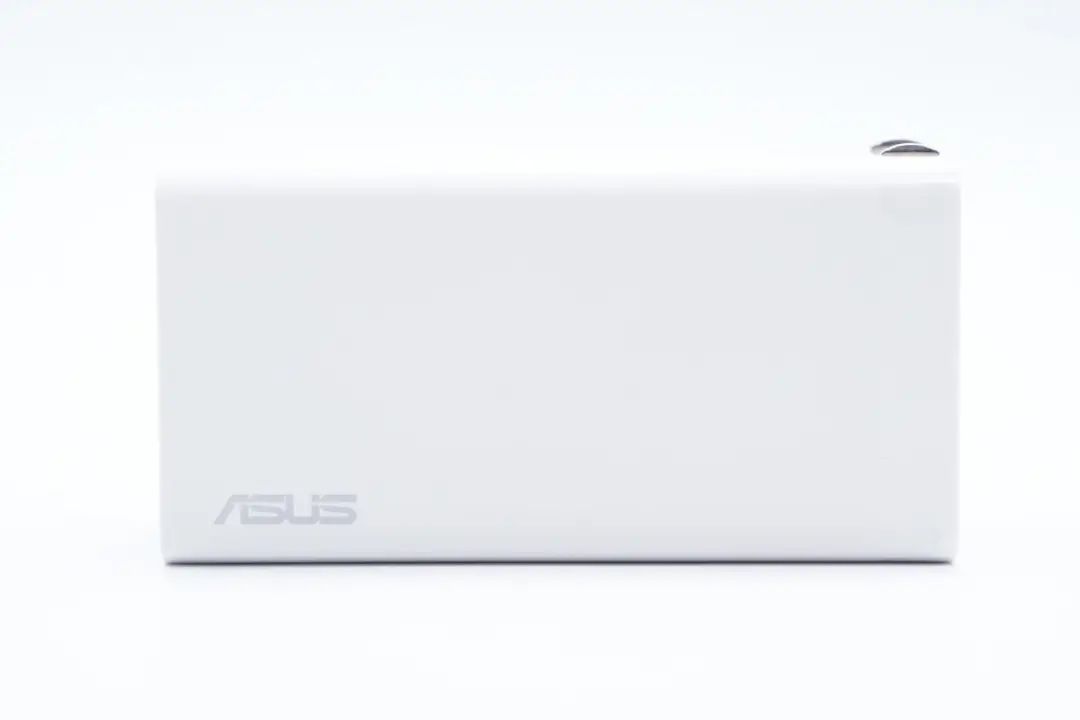

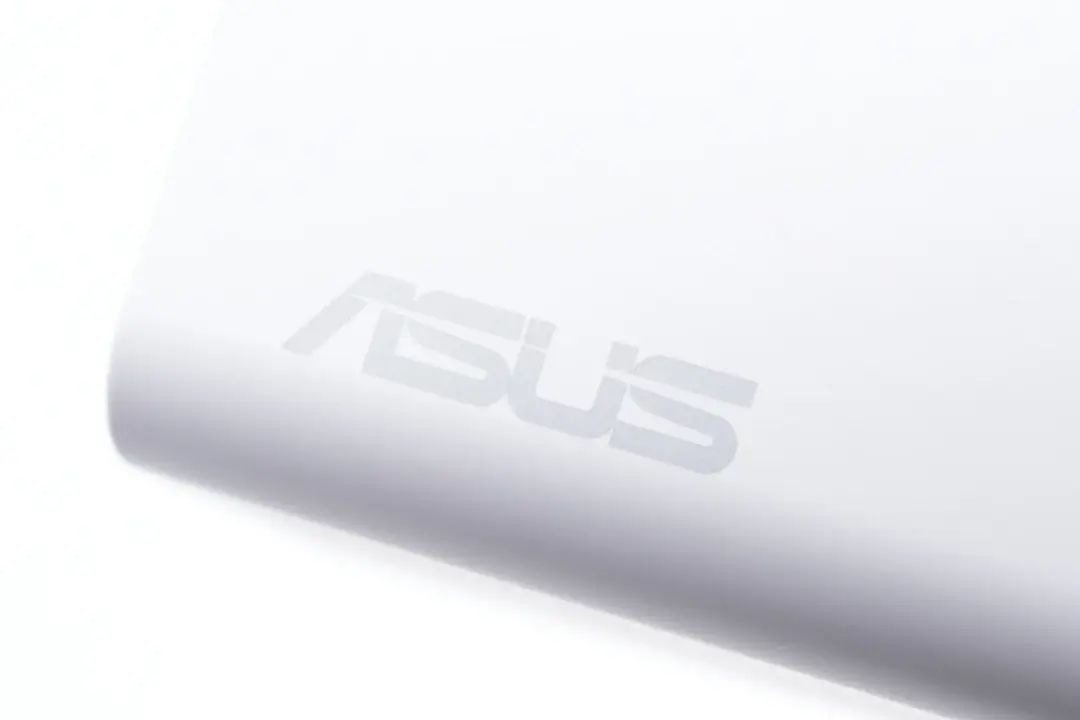

外壳上印有ASUS品牌。。。。。。。

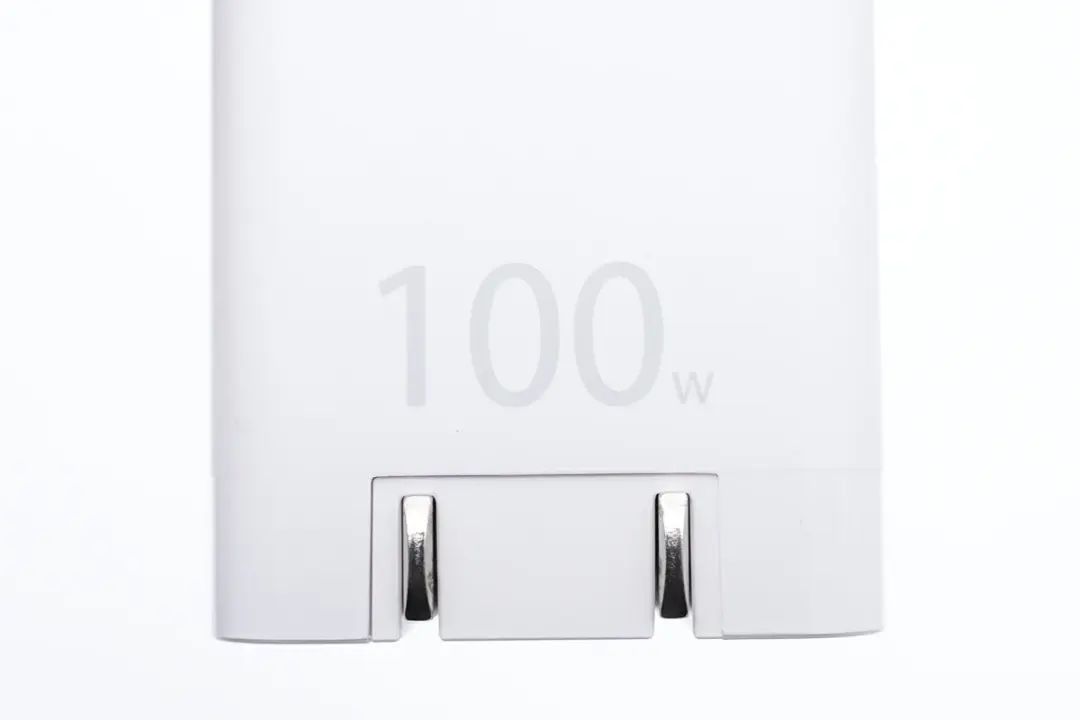

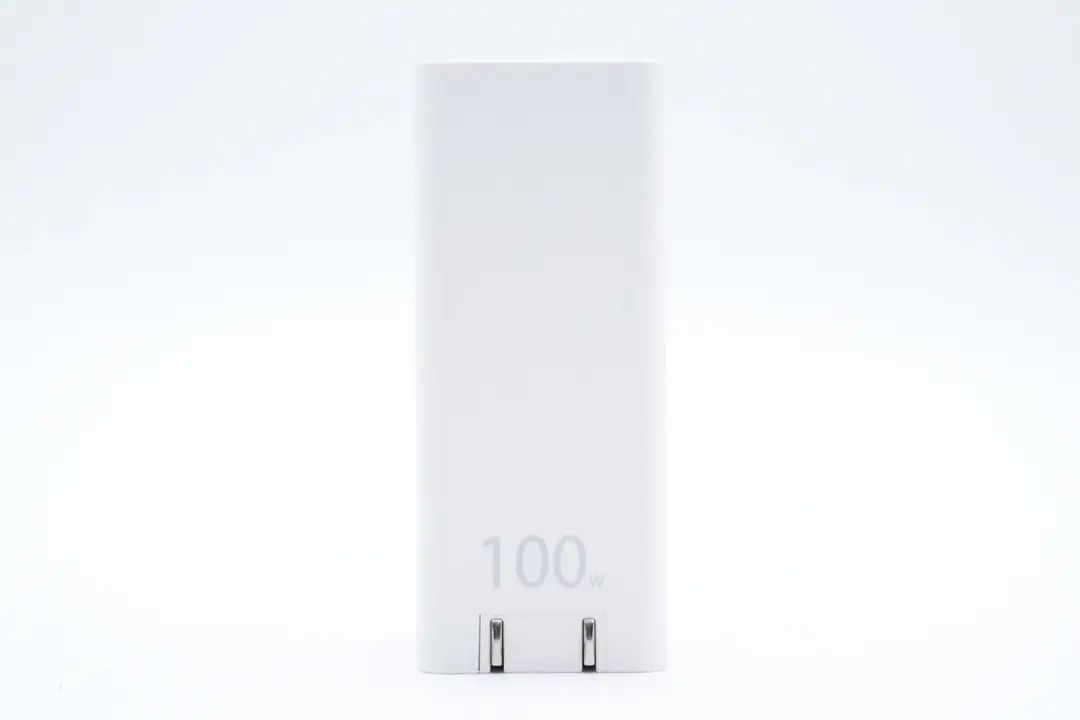

另一面下方印有100W字样，，，，，可以直观了解产品最大输出功率。。。。。。。





插脚对应区域外壳内凹设计，，，，，可以方便用户将插脚取出，，，，，算是细节设计。。。。。。。

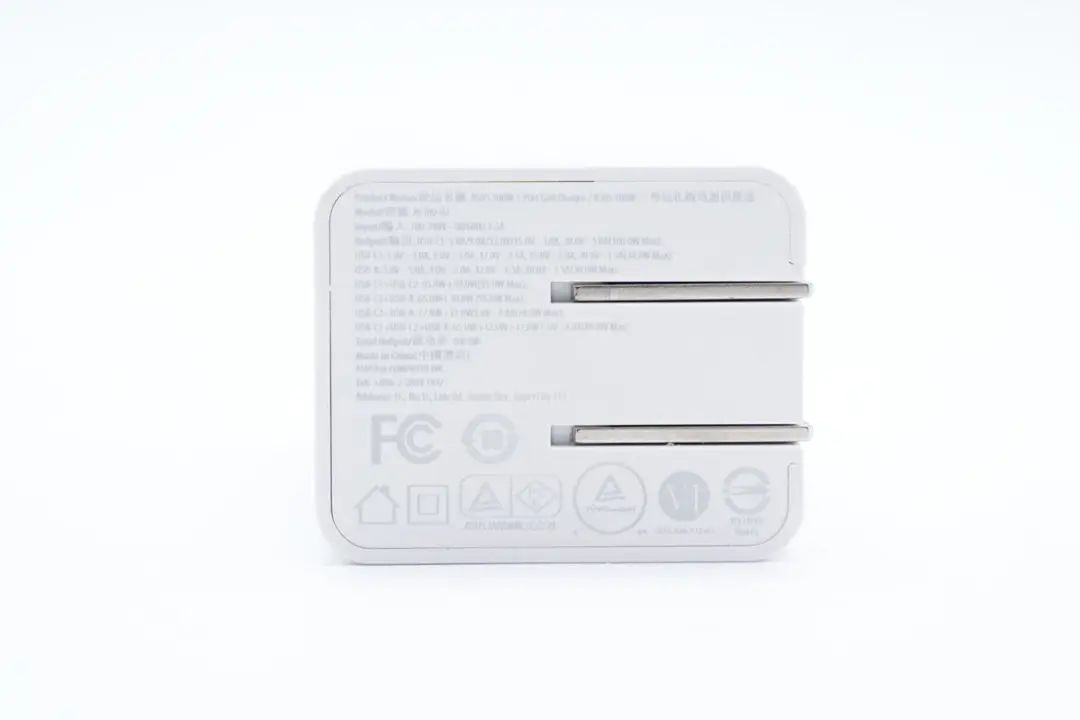

输入端外壳上印有充电器参数

型号：AC100-02

输入：100-240V~50/60Hz 1.5A

输出：

USB-C1：5V3A、9V3A、12V3A、15V3A、20V5A

USB-C2：5V3A、9V3A、12V2.5A、15V2A、20V1.5A

USB-A：5V3A、9V2A、12V1.5A、20V1.5A

USB-C1+USB-C2：65W+30W

USB-C1+USB-A：65W+30W

USB-C2+USB-A：12W+12W（5V4.8A 24W Max）

USB-C1+USB-C2+USB-A：65W+12W+12W

总功率：100W

充电器通过了FCC、PSE、TUV认证，，，，，以及VI级能效认证。。。。。。。

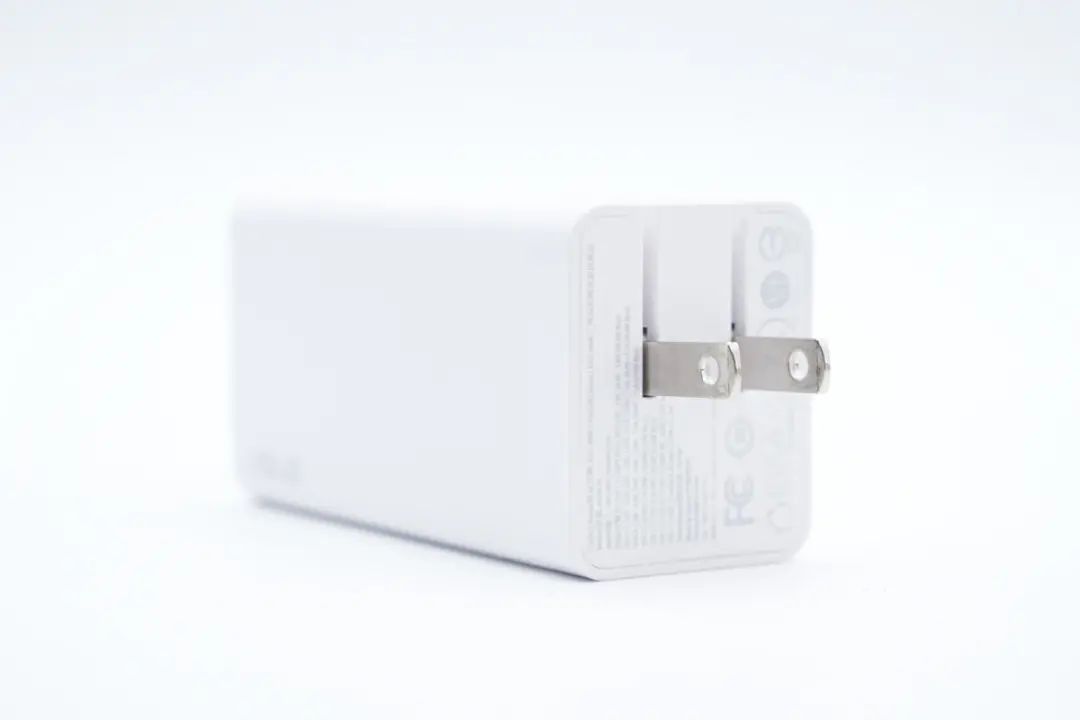

充电器配备可折叠美规插脚，，，，，携带方便。。。。。。。

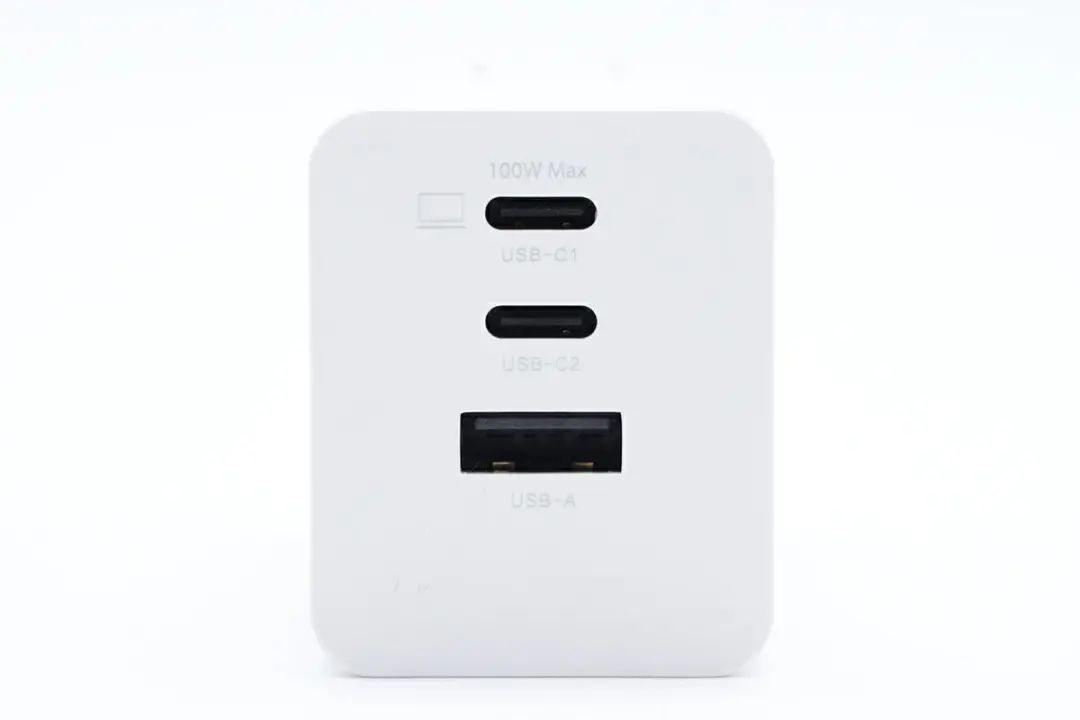

输出端配备2C1A接口，，，，，均为黑色胶芯，，，，，USB-C1接口旁还印有笔电标识，，，，，表示可以满足笔记本电脑100W大功率充电。。。。。。。

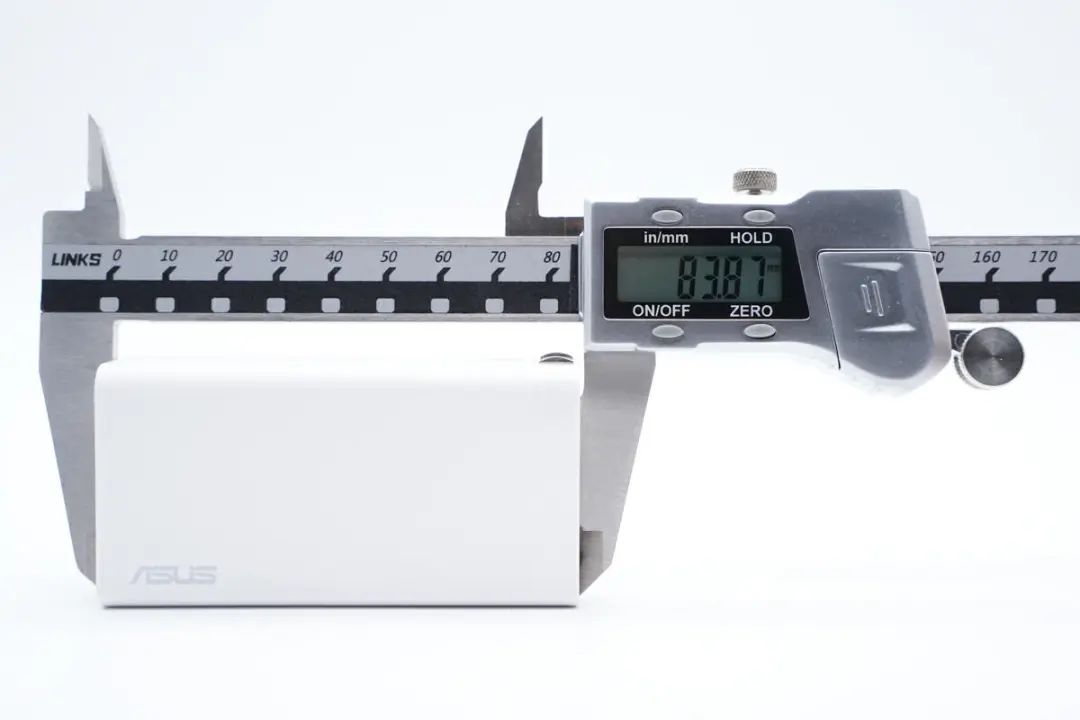

测得充电器机身高度为83.87mm。。。。。。。

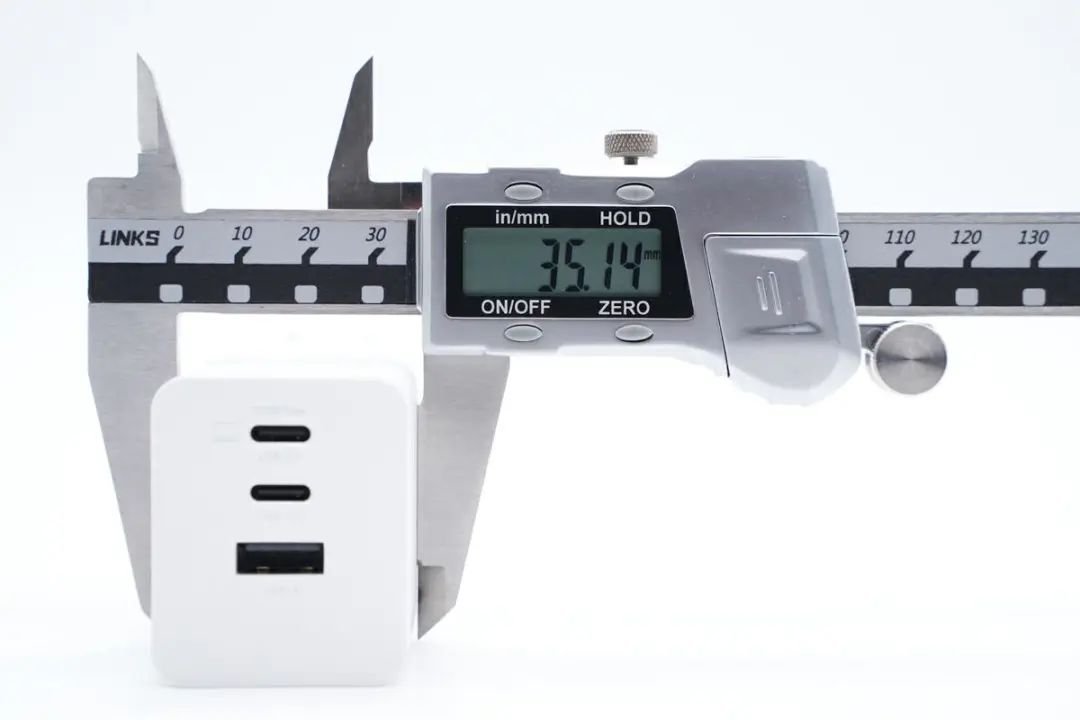

宽度为35.14mm。。。。。。。

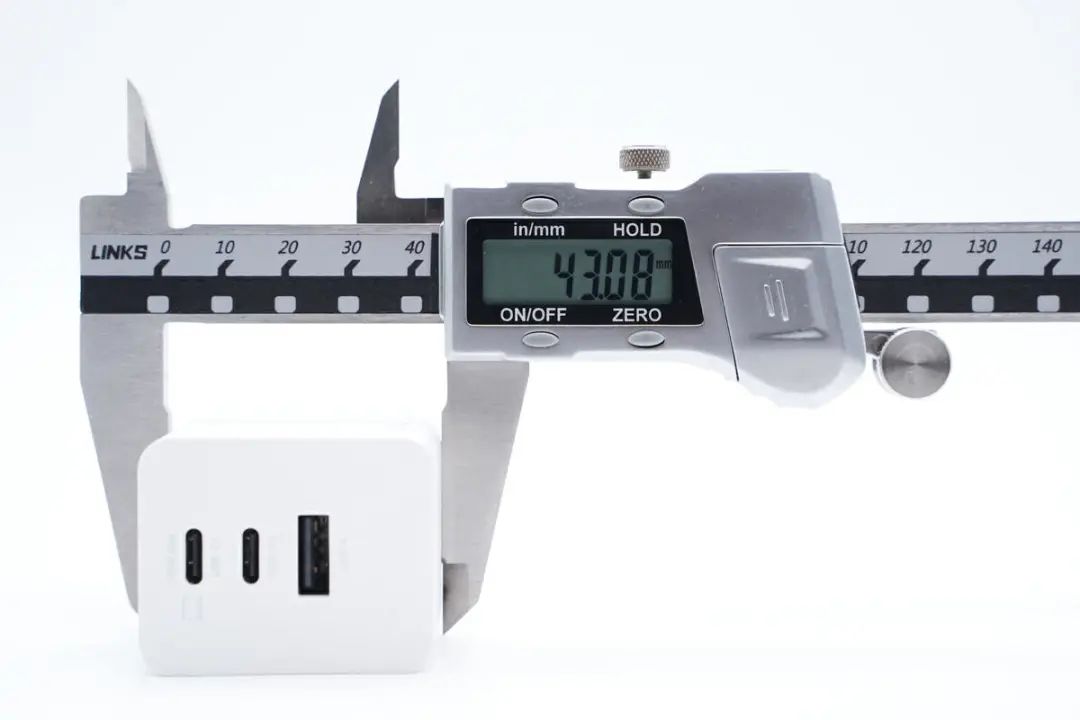

厚度为43.08mm。。。。。。。

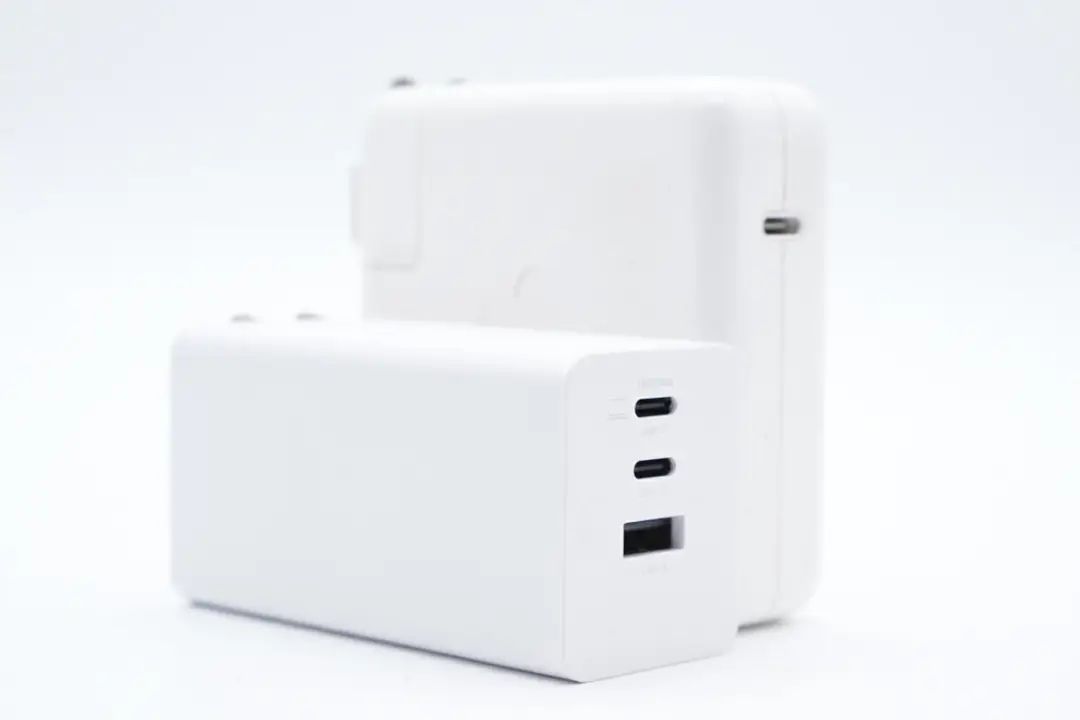

和苹果96W充电器对比大小，，，，，体积优势明显。。。。。。。

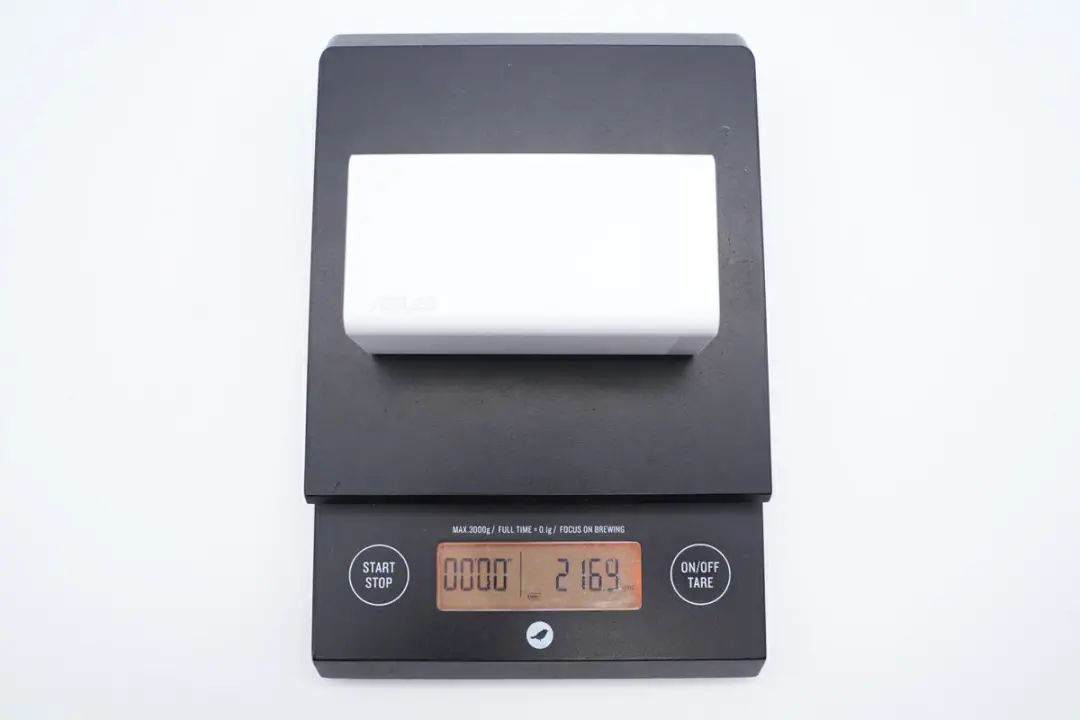

另外测得充电器净重约为217g。。。。。。。

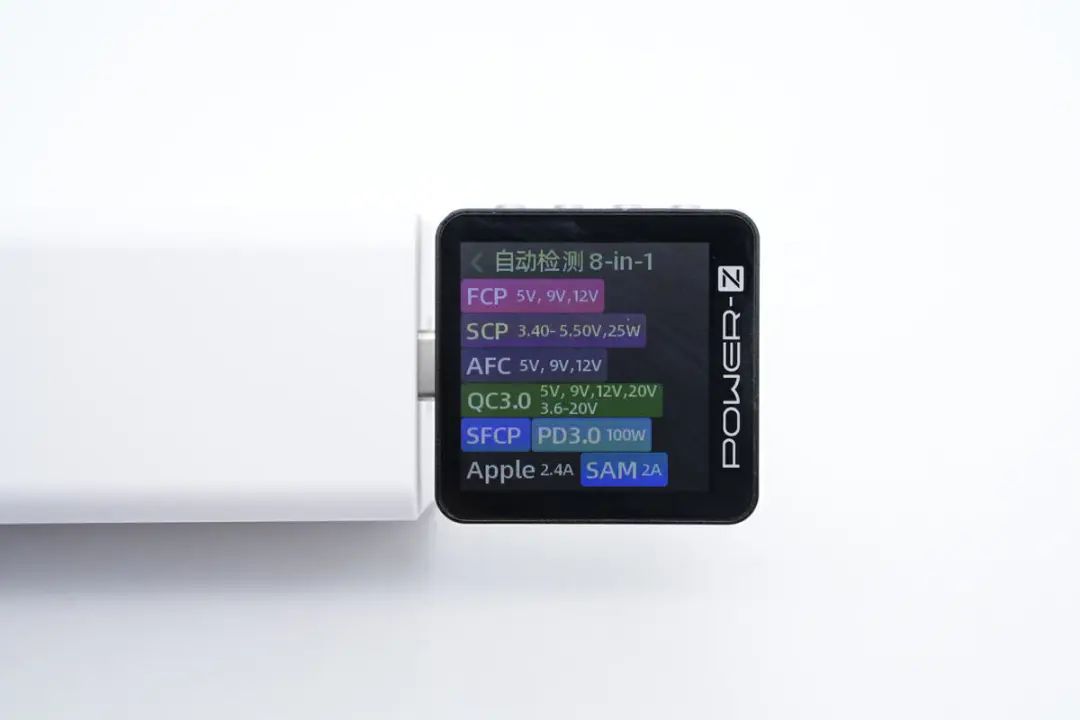

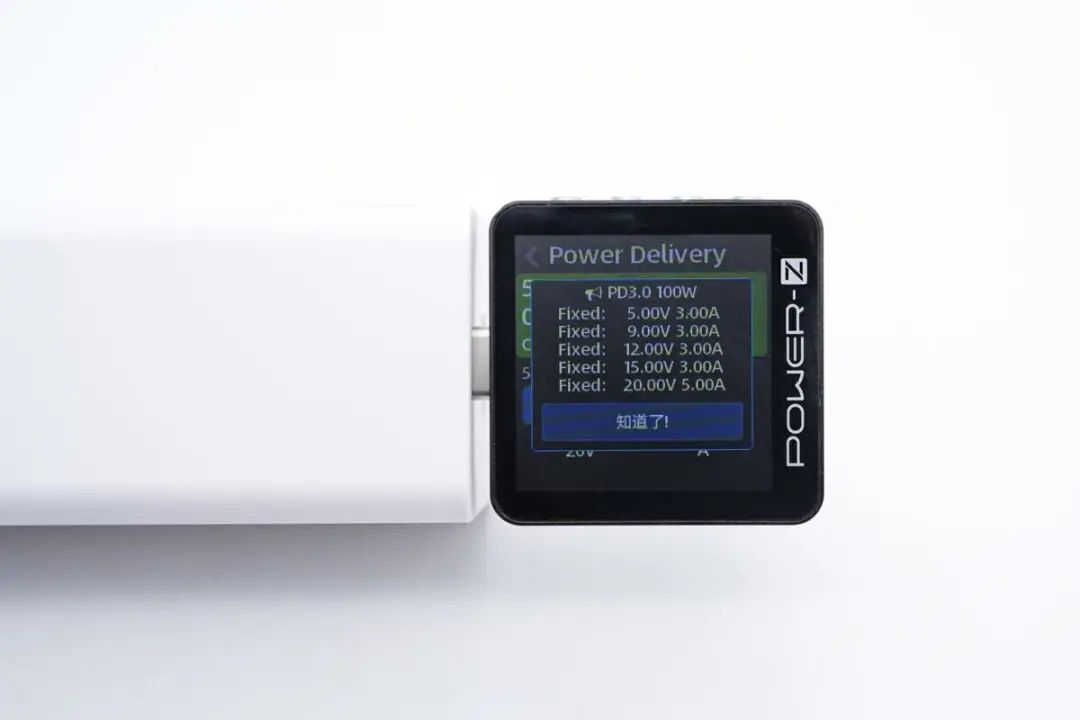

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持FCP、SCP、AFC、QC3.0、SFCP、PD3.0、Apple 2.4A、Samsung 5V2A充电协议。。。。。。。





并且具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位。。。。。。。

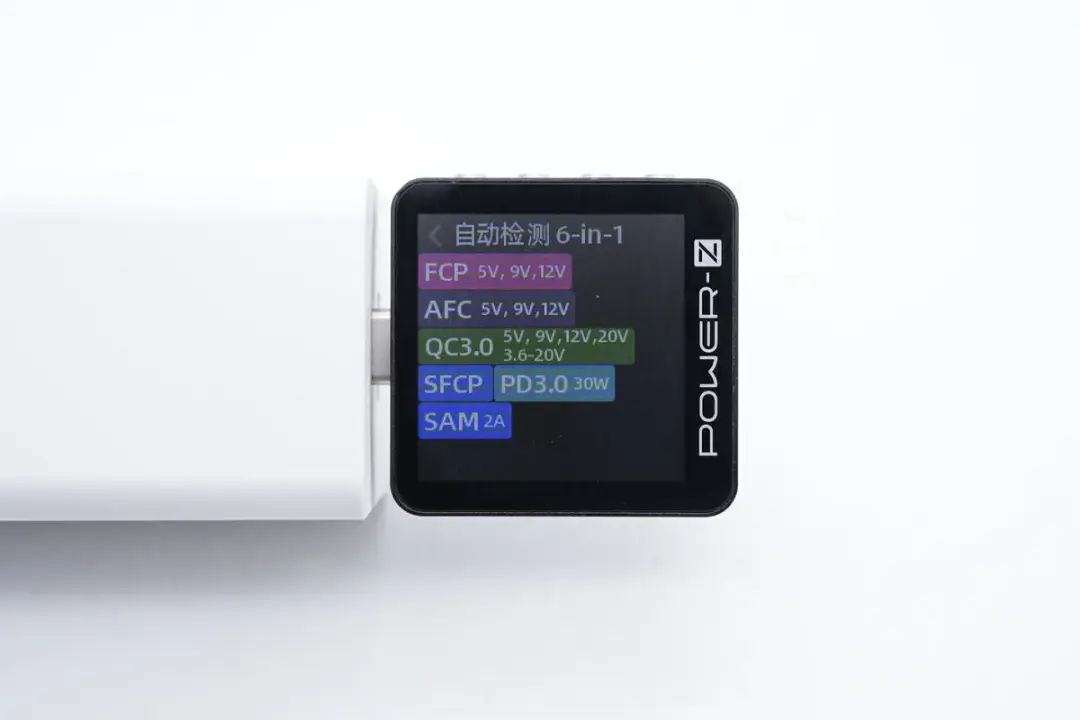

测得USB-C2口同样支持FCP、AFC、QC3.0、SFCP、PD3.0、Samsung 5V2A充电协议。。。。。。。





同时具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位。。。。。。。

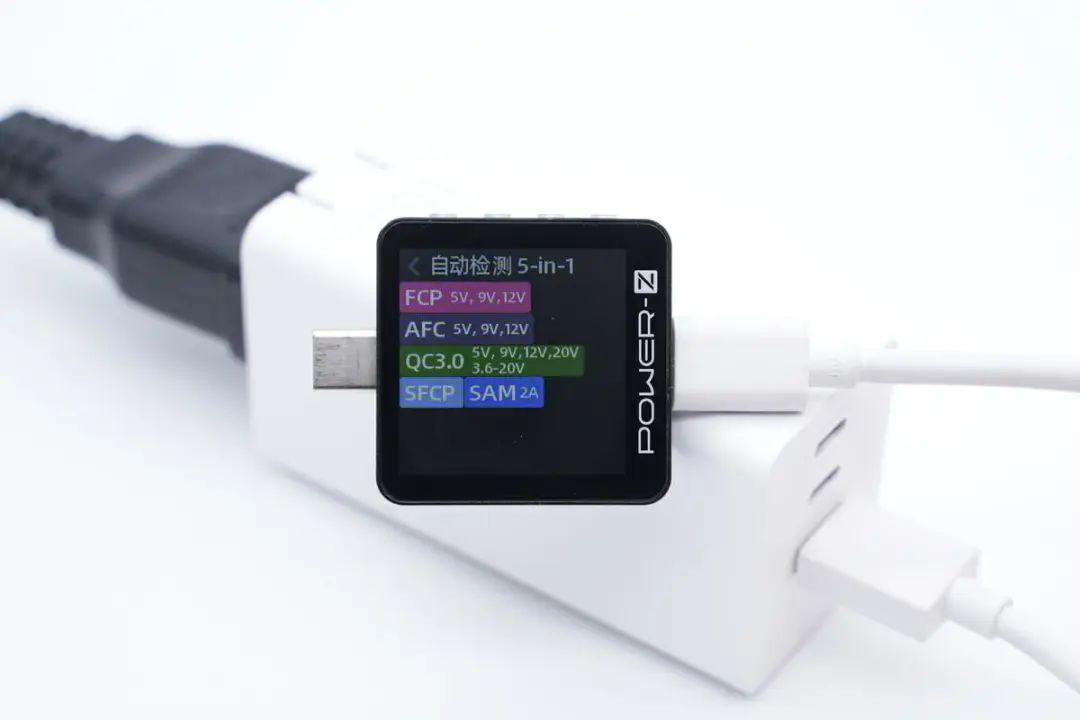

测得USB-A口支持FCP、AFC、QC3.0、SFCP、Samsung 5V2A充电协议。。。。。。。





华硕100W氮化镓充电器拆解



看完了华硕这款氮化镓充电器的外观和性能测试，，，，，下面就进行拆解，，，，，看看内部的设计和用料。。。。。。。

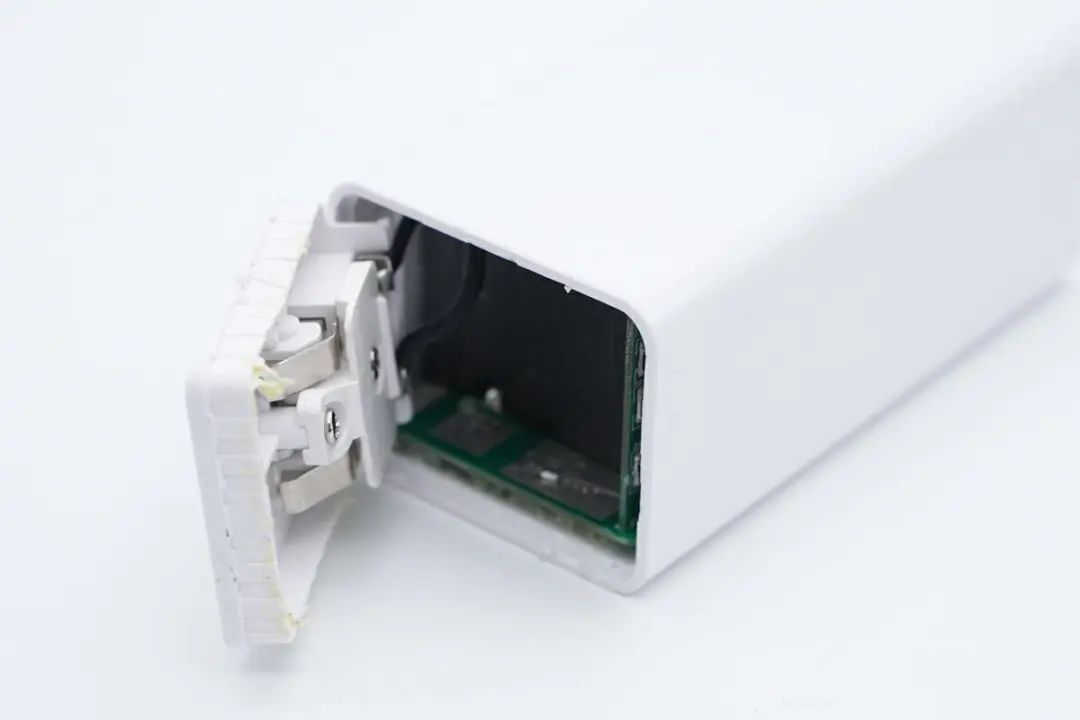

首先沿充电器折叠插脚侧接缝拆开外壳，，，，，壳体之间采用超声波焊接。。。。。。。

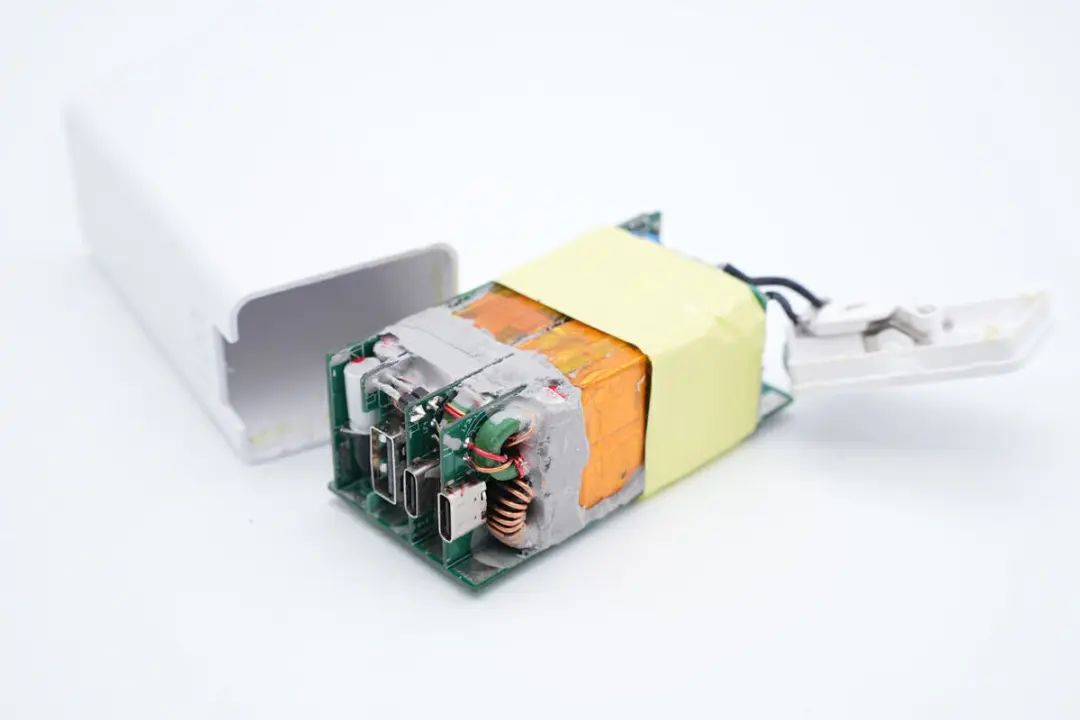

抽出内部PCBA模浚？？？？？？，，，，，模浚？？？？？？椴平捍倒潭。。。。。。。

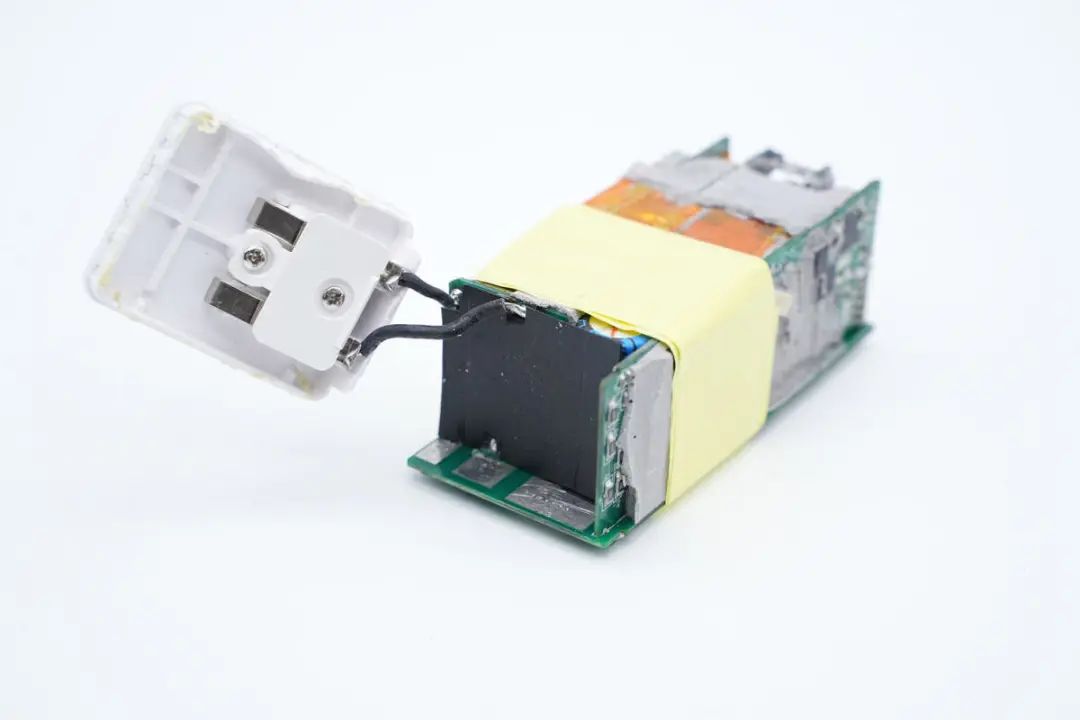

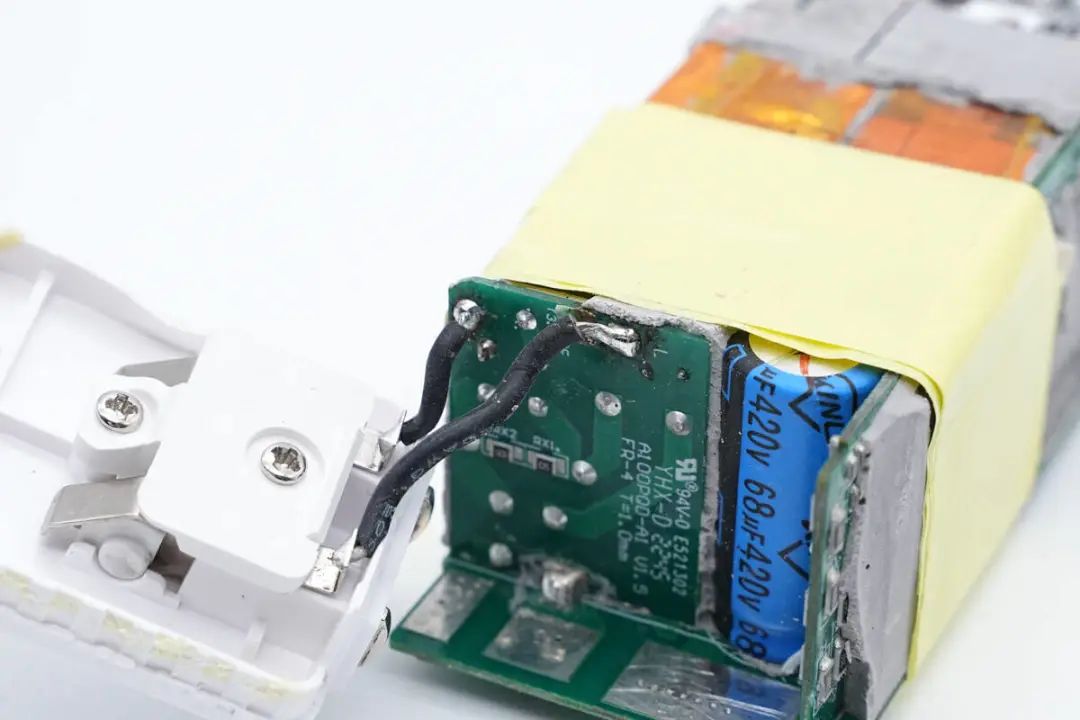

模浚？？？？？？槭淙攵撕附右豢樾“，，，，，通过导线焊接连接折叠插脚供电。。。。。。。

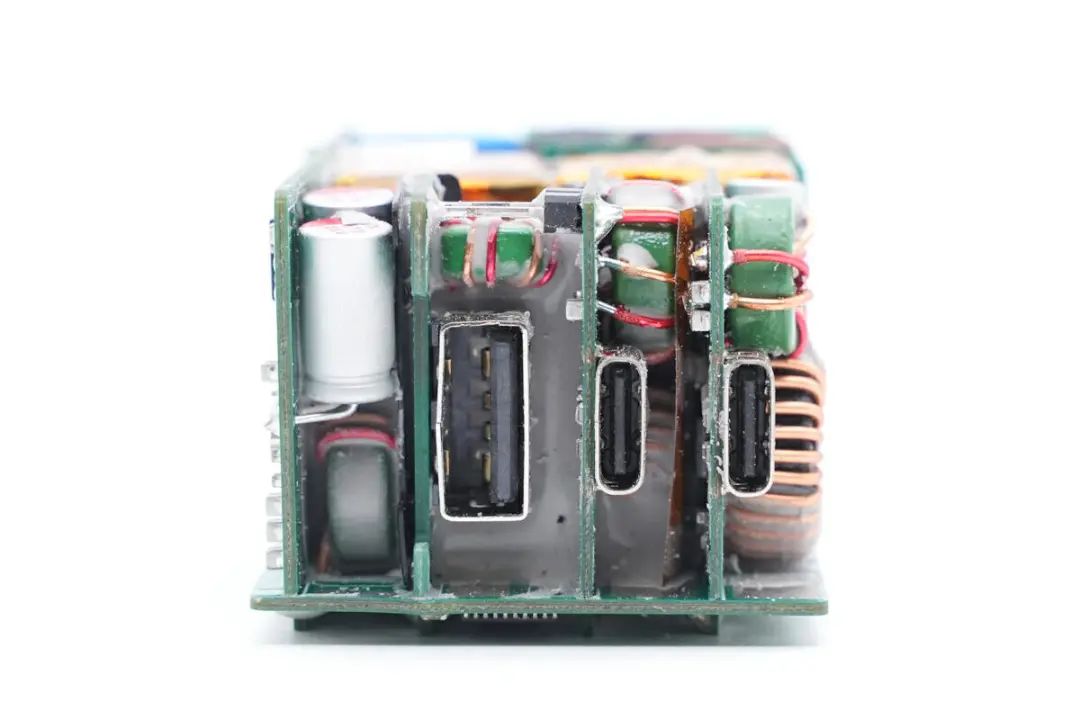

输出端对应各个接口焊接小板及对应的降压电路，，，，，充分利用空间，，，，，并打胶固定及散热。。。。。。。

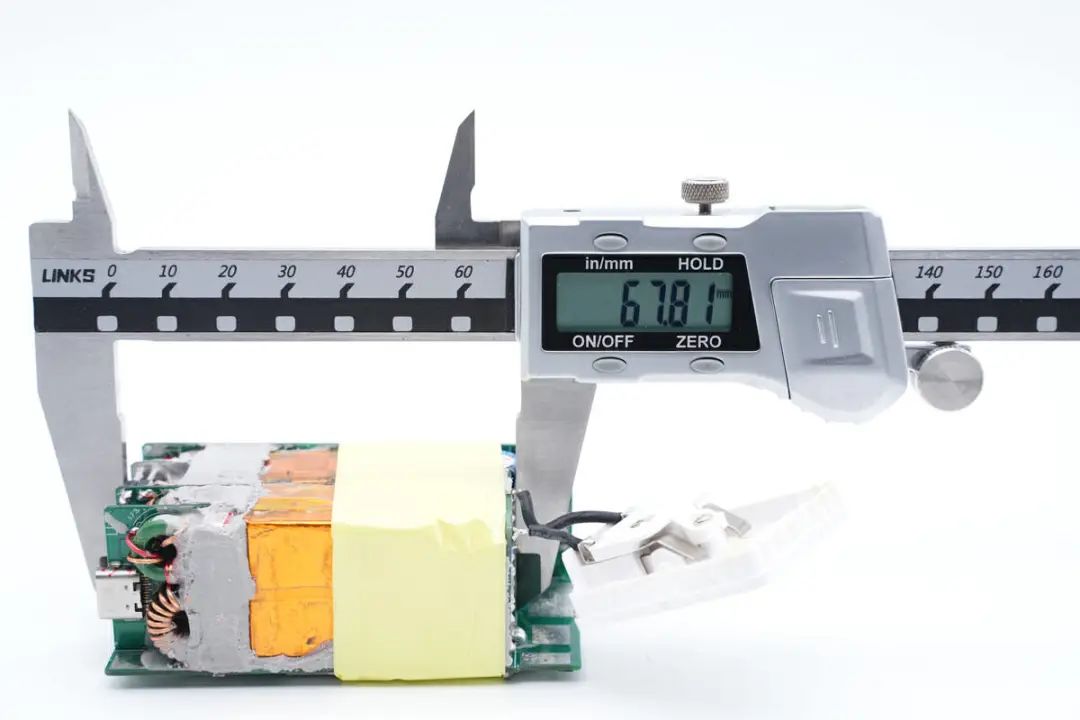

使用游标卡尺测得PCBA模浚？？？？？？椴话ㄕ鄣插脚的长度约为67.81mm。。。。。。。

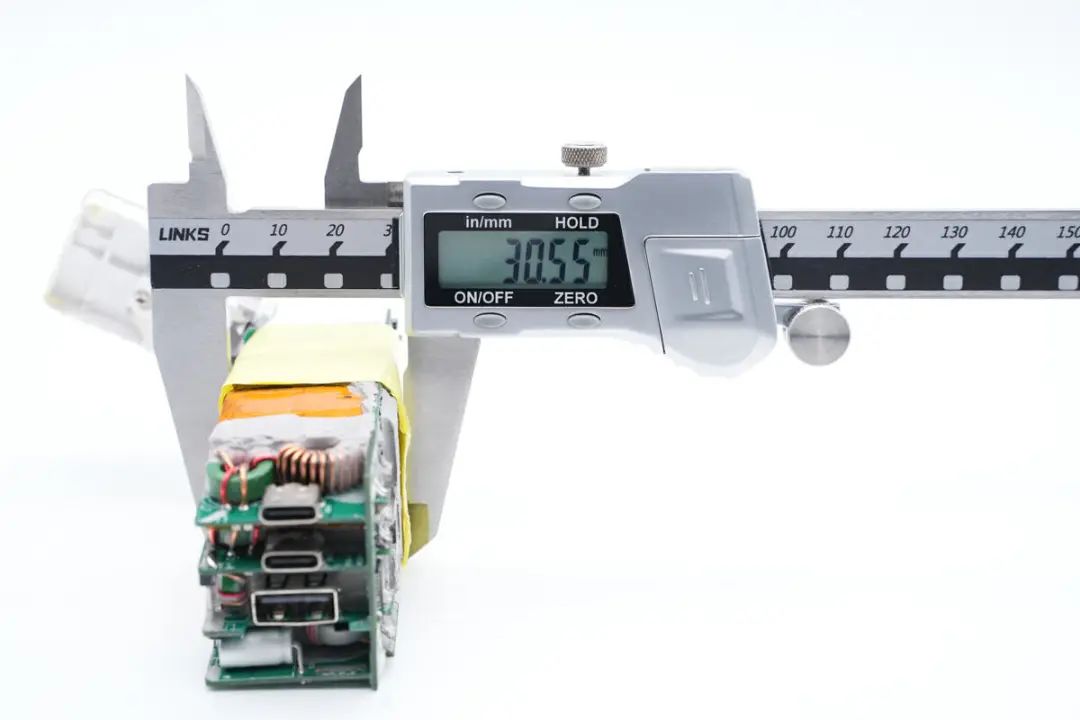

PCBA模浚？？？？？？榭矶仍嘉30.55mm。。。。。。。

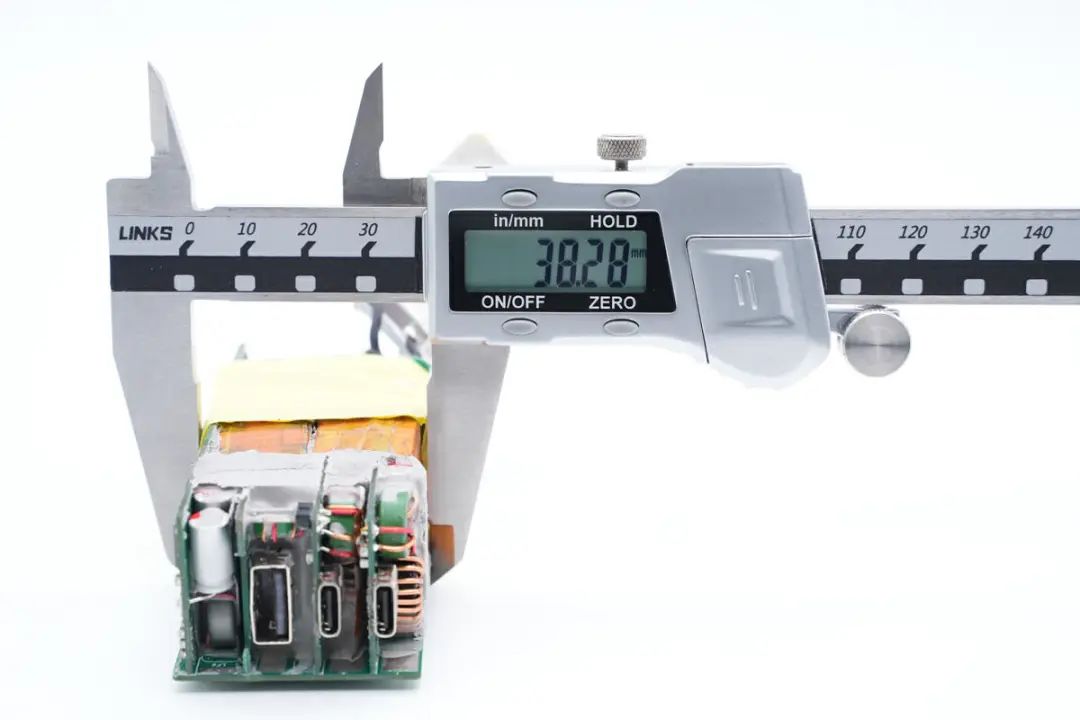

PCBA模浚？？？？？？楦叨仍嘉38.28mm。。。。。。。

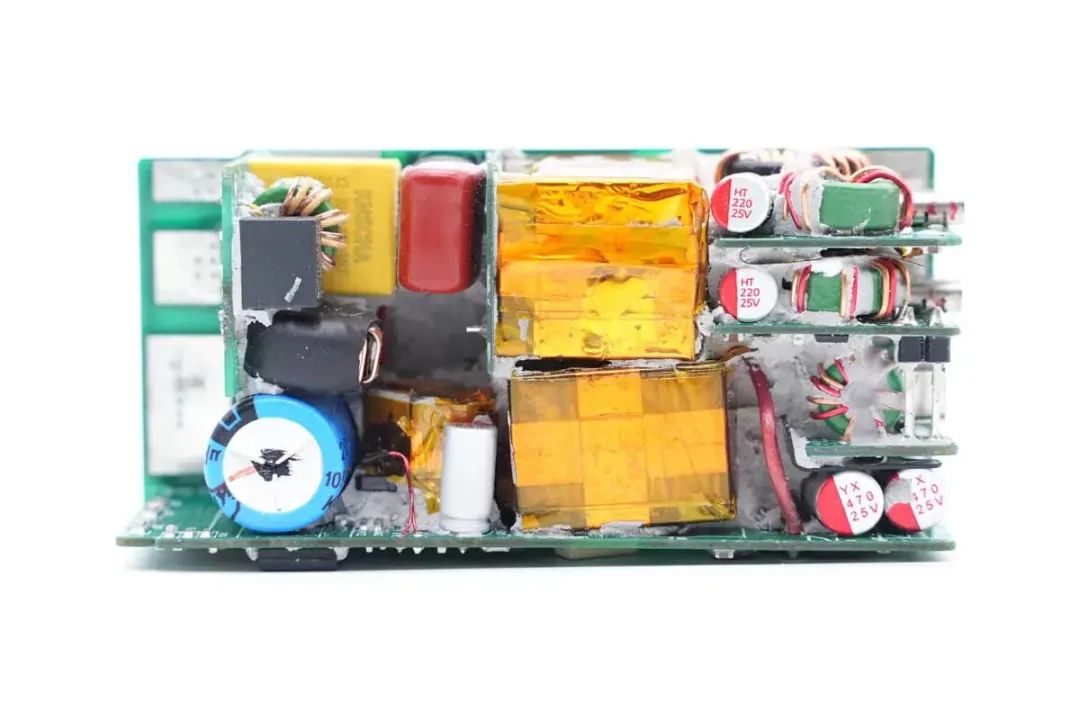

撕下缠绕的胶带，，，，，开始观察PCBA模浚？？？？？？，，，，，PCBA模浚？？？？？？橛7块PCB焊接组成，，，，，左侧小板焊接输入保险丝和EMI电路，，，，，PFC升压电感和LLC变压器使用铜箔屏蔽，，，，，并缠绕高温胶带绝缘，，，，，右侧为降压输出小板，，，，，焊接降压电路和USB-C以及USB-A母座。。。。。。。

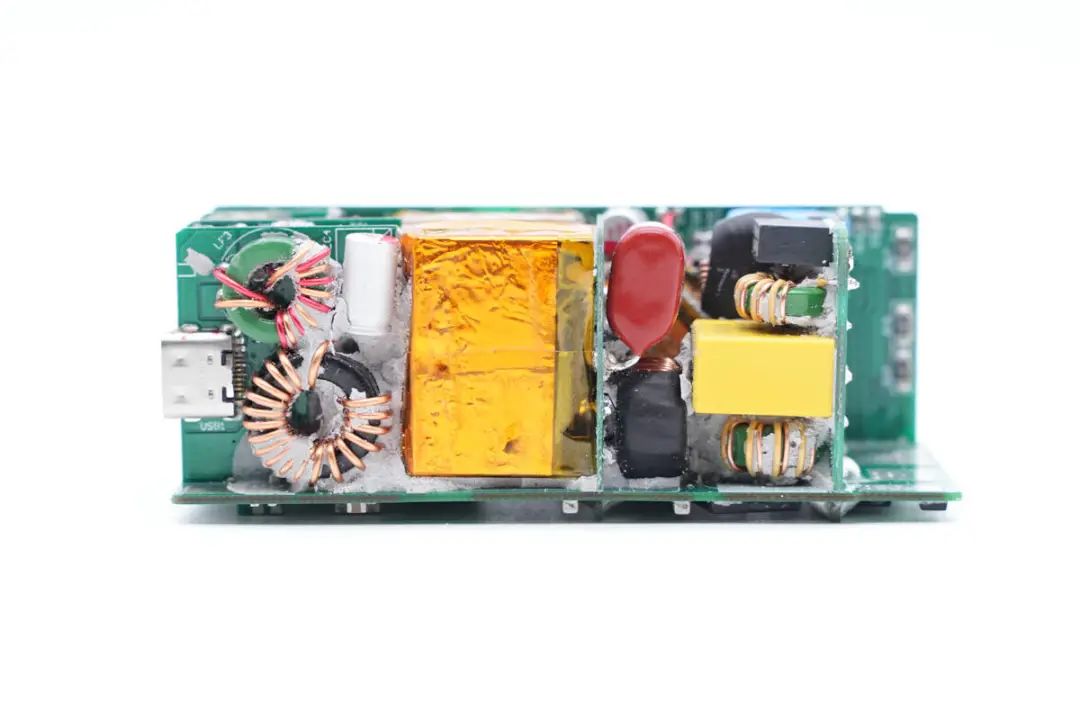

另一侧可以看到垂直小板焊接的共模电感与安规X2电容，，，，，PFC升压电感焊接在垂直小板上，，，，，左侧为降压小板，，，，，焊接降压电感，，，，，滤波电感和输出滤波电容。。。。。。。

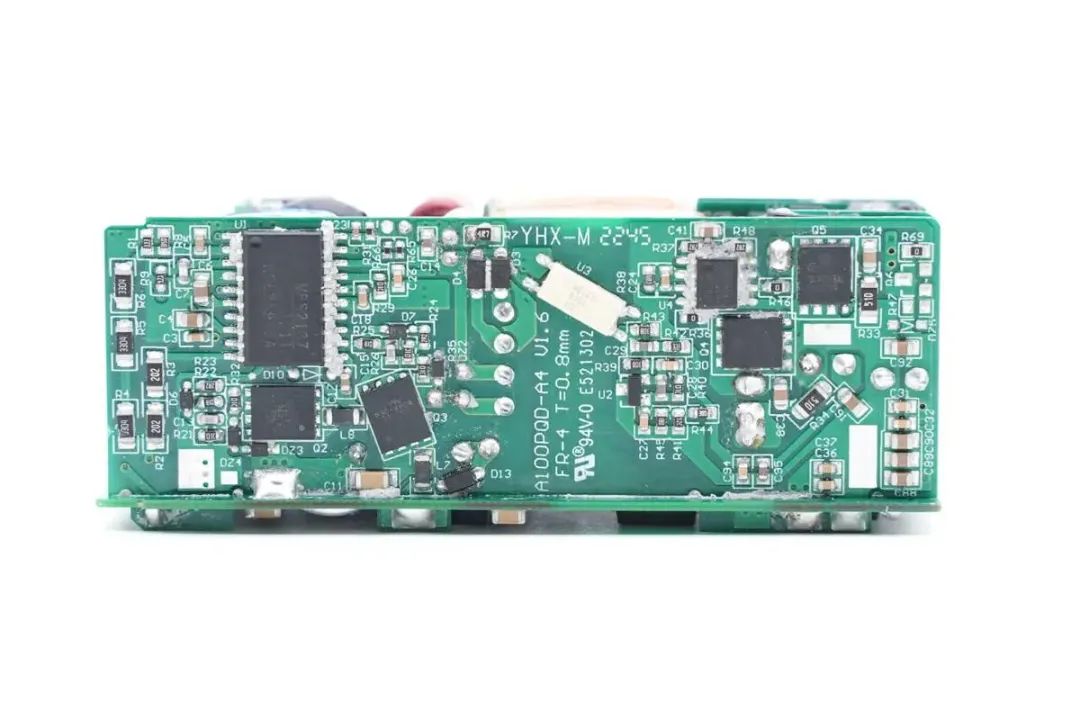

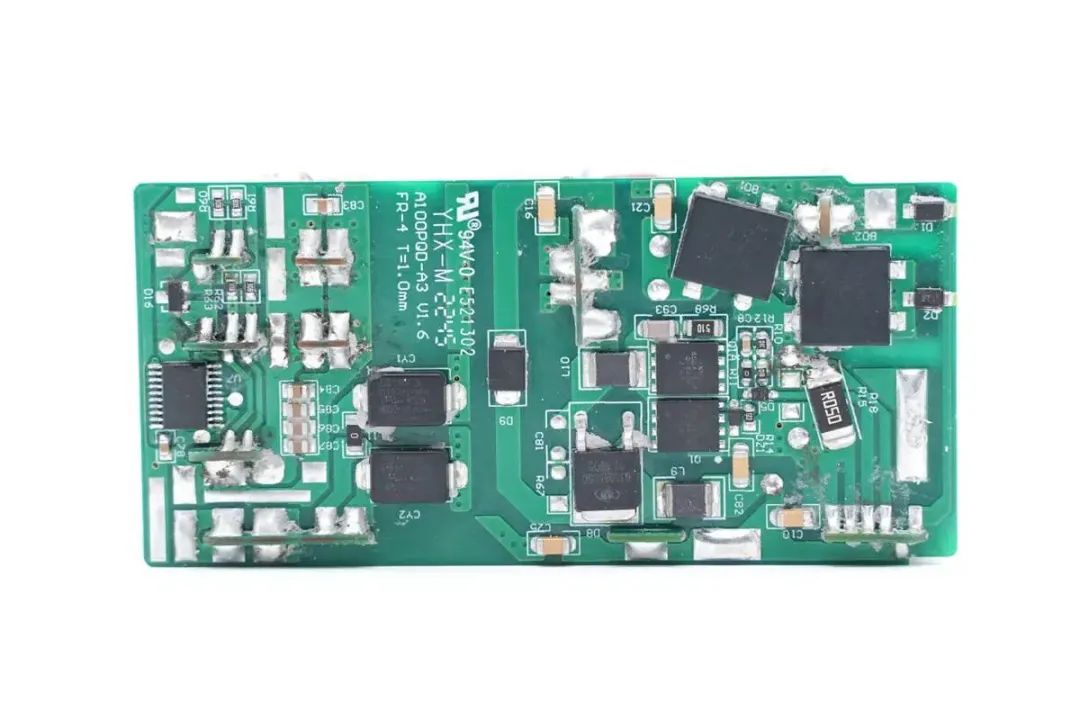

PCBA模浚？？？？？？楸趁婧附右豢臡CU，，，，，贴片Y电容，，，，，两颗PFC开关管和PFC整流管，，，，，以及两颗整流桥。。。。。。。





在侧面的小板上焊接一颗PFC+LLC控制器，，，，，下方焊接两颗LLC开关管，，，，，右侧焊接同步整流控制器和同步整流管，，，，，白色贴片光耦用于输出电压反馈。。。。。。。其中四颗开关管均来自英诺赛科，，，，，PFC整流管来自泰科天润。。。。。。。



通过对PCBA模浚？？？？？？檎疵娴墓鄄旆⑾，，，，，华硕这款100W氮化镓充电器采用PFC+LLC+SR开关电源架构设计，，，，，PFC进行功率因数校正，，，，，LLC电源输出固定电压。。。。。。。输出通过两路独立的降压电路，，，，，实现三个接口的独立快充。。。。。。。下面我们就从输入端开始了解整个充电器的设计和用料。。。。。。。





将PCBA模浚？？？？？？橥耆鸱，，，，，可以看到内部元器件均为穿插布置，，，，，布局紧凑，，，，，空间利用率极高。。。。。。。





充电器输入端一览，，，，，焊接一块垂直小板用于输入滤波。。。。。。。

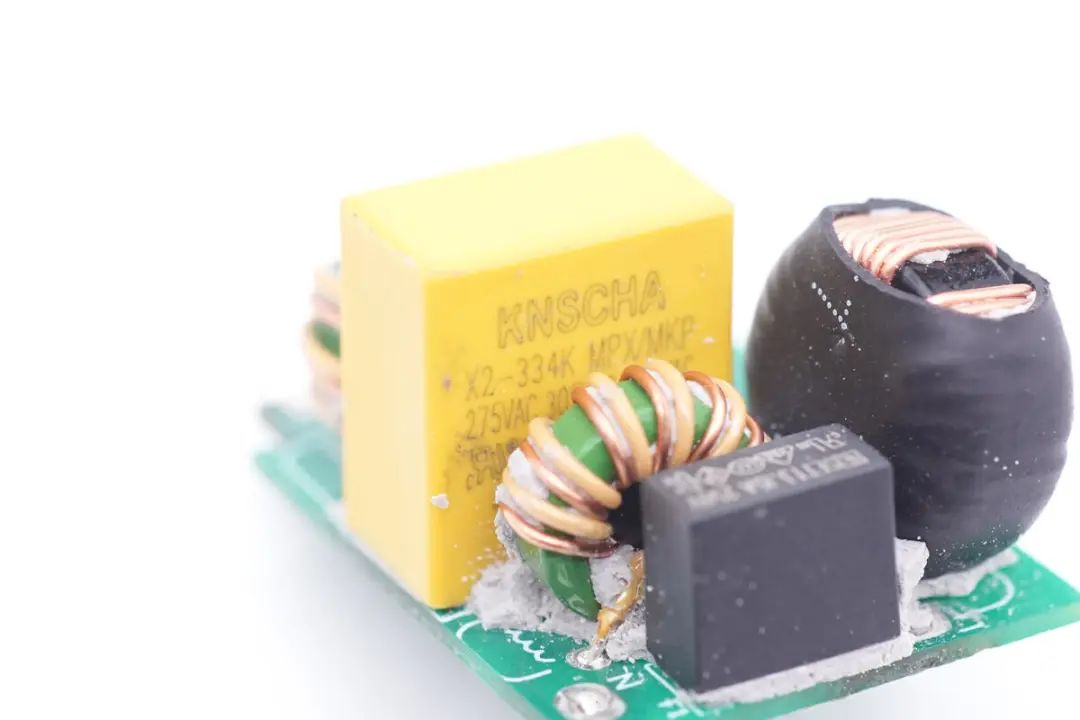

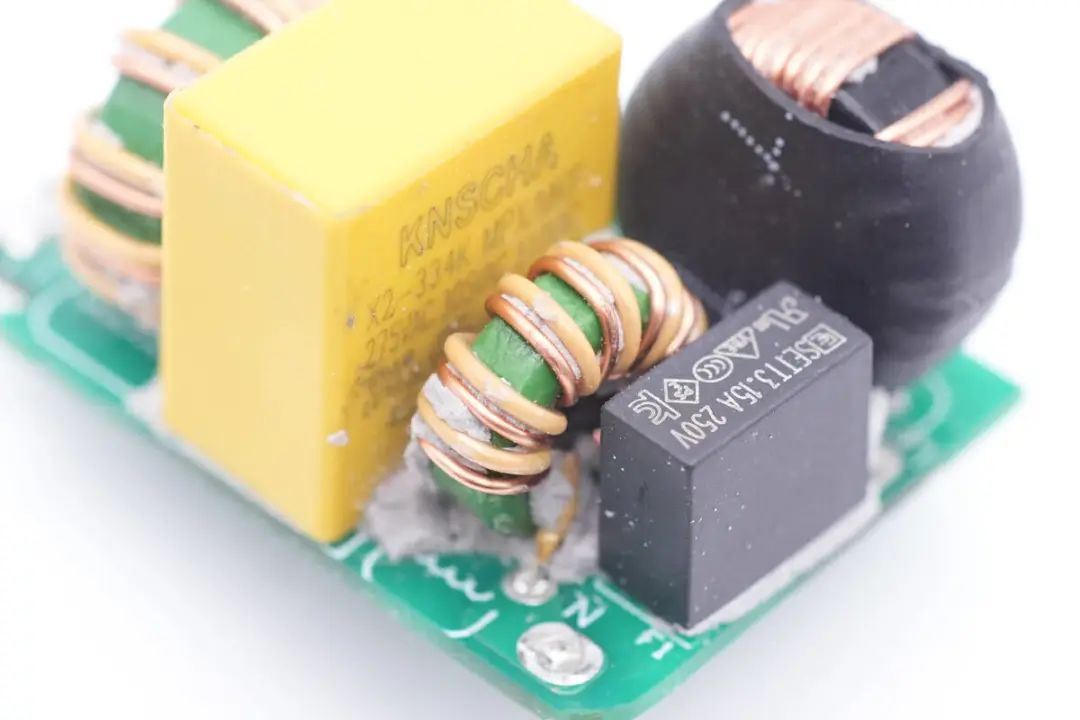

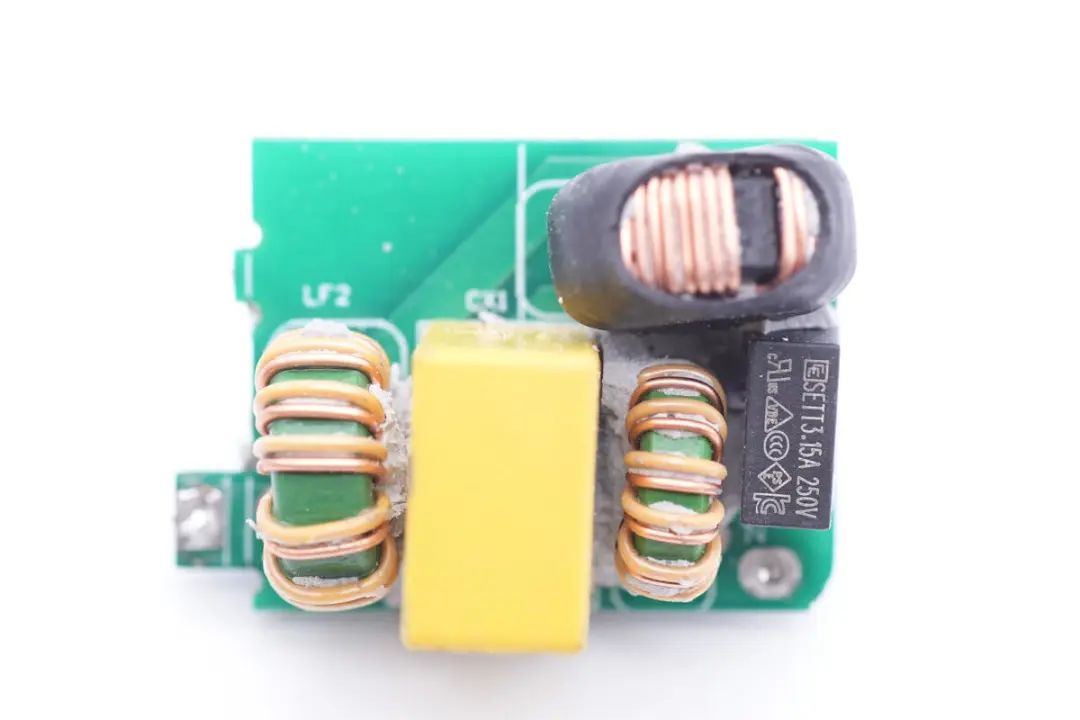

焊下小板，，，，，小板焊接保险丝，，，，，两级共模电感，，，，，安规X2电容和差模电感。。。。。。。

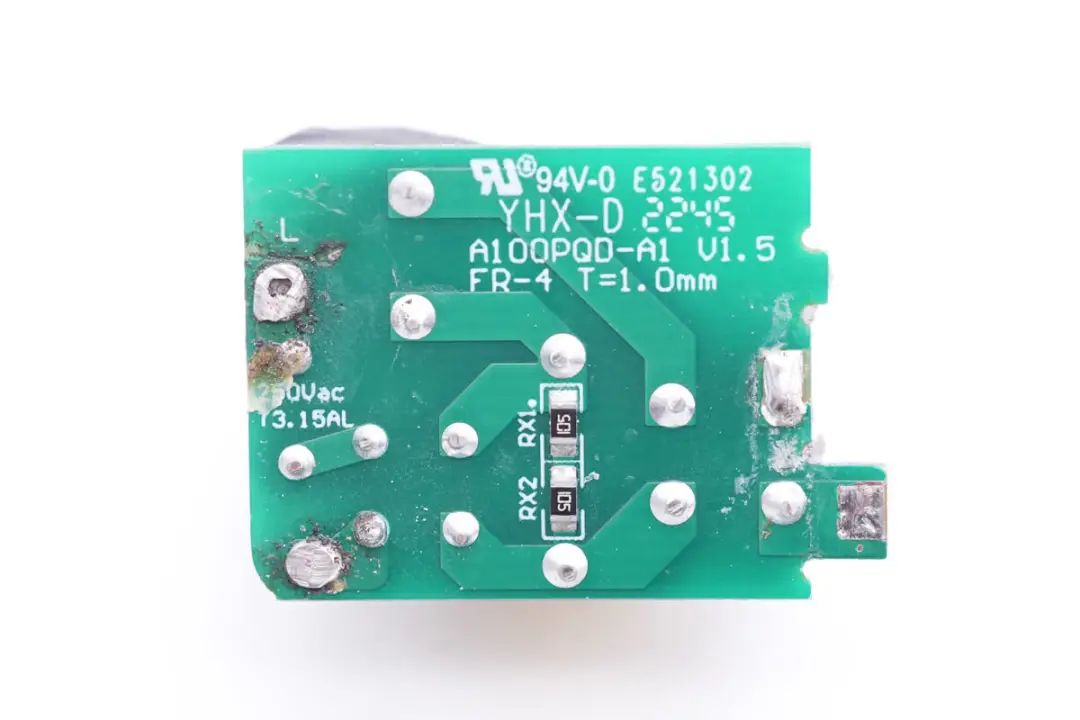

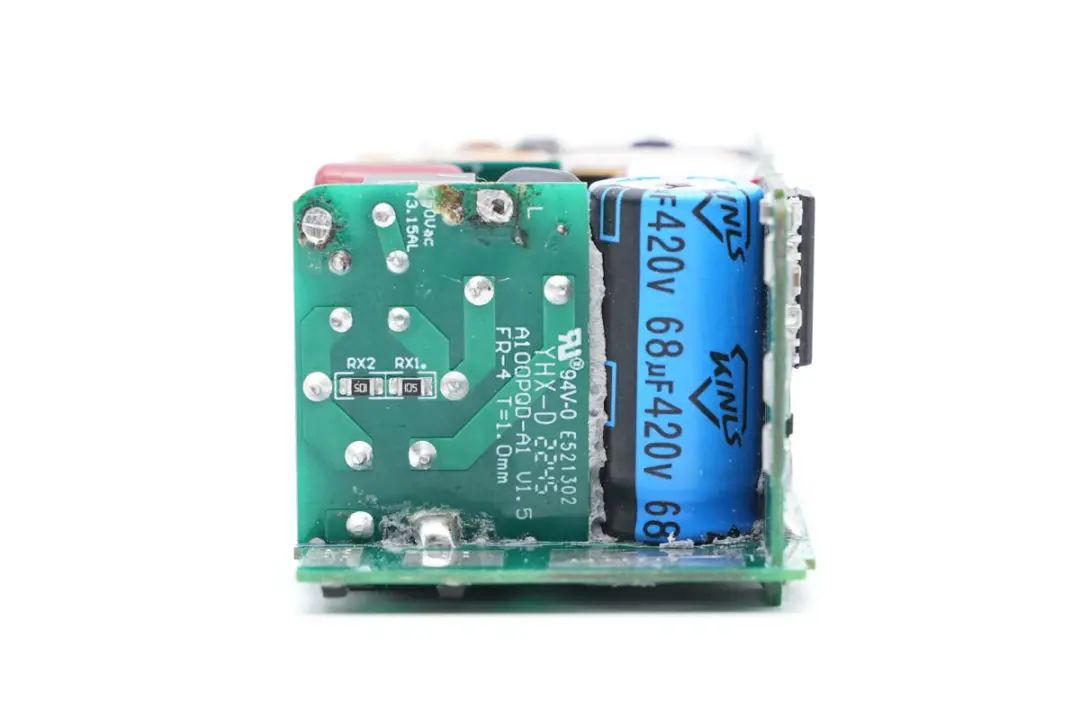

小板背面焊接X2电容放电电阻。。。。。。。





输入端延时保险丝来自诚润电子，，，，，规格为3.15A 250V。。。。。。。

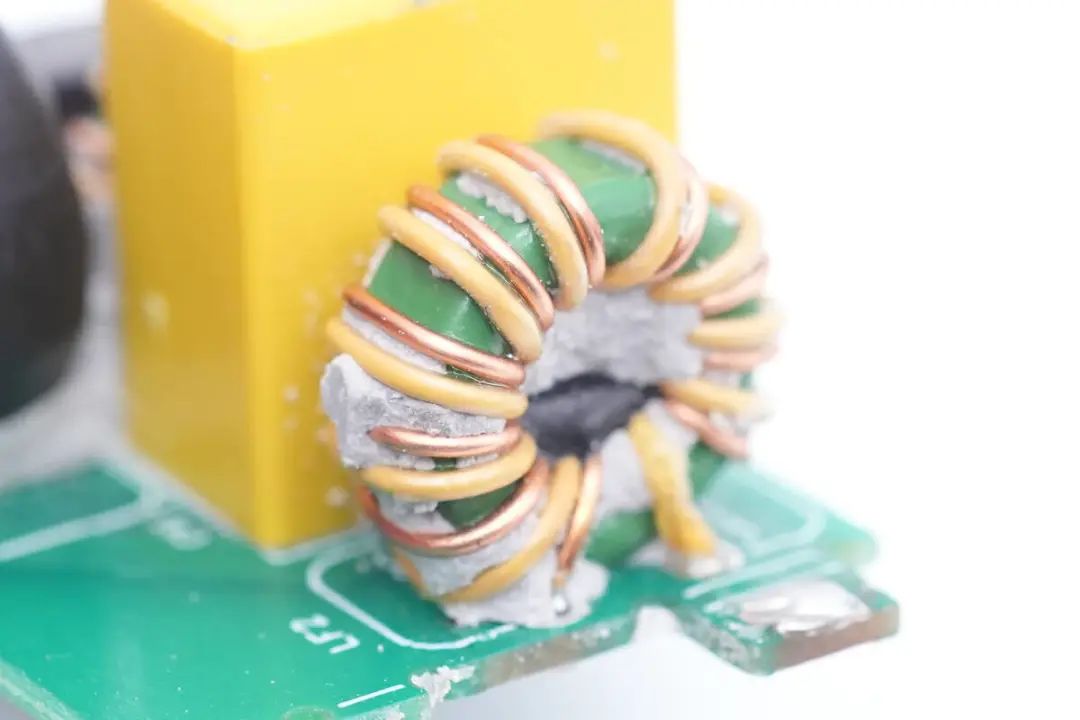

共模电感采用漆包线和绝缘线绕制。。。。。。。





安规X2电容来自KNSCHA科尼盛，，，，，规格为0.33μF。。。。。。。

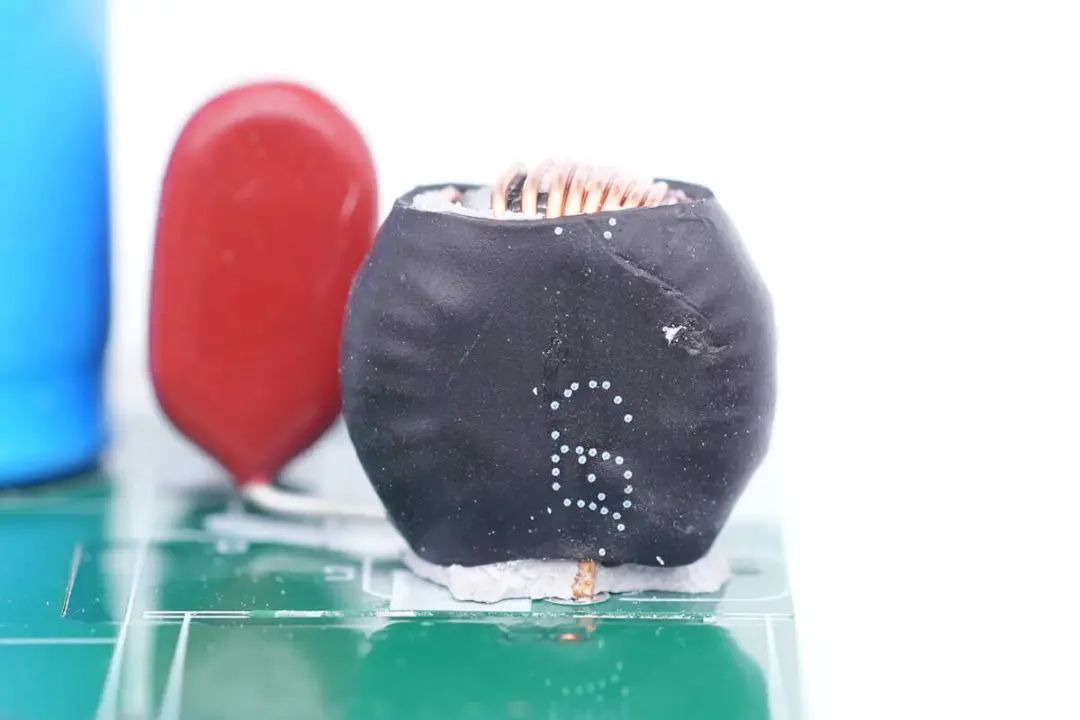

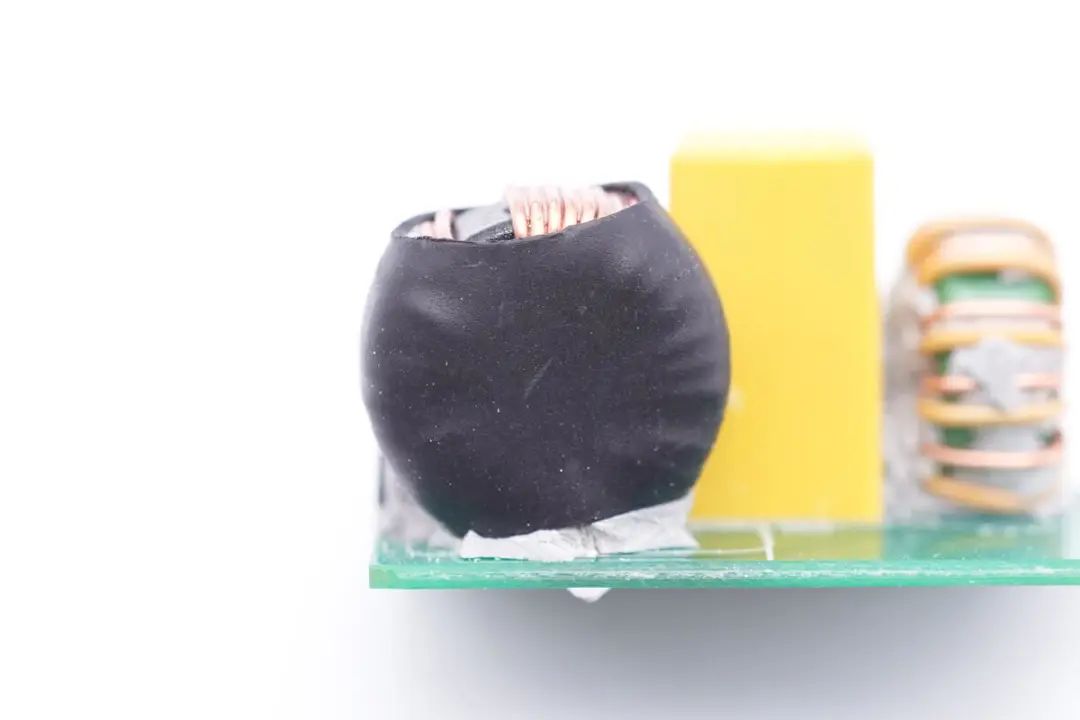

差模电感采用磁环绕制，，，，，外套热缩管绝缘。。。。。。。





第二级共模电感采用漆包线和绝缘线绕制。。。。。。。

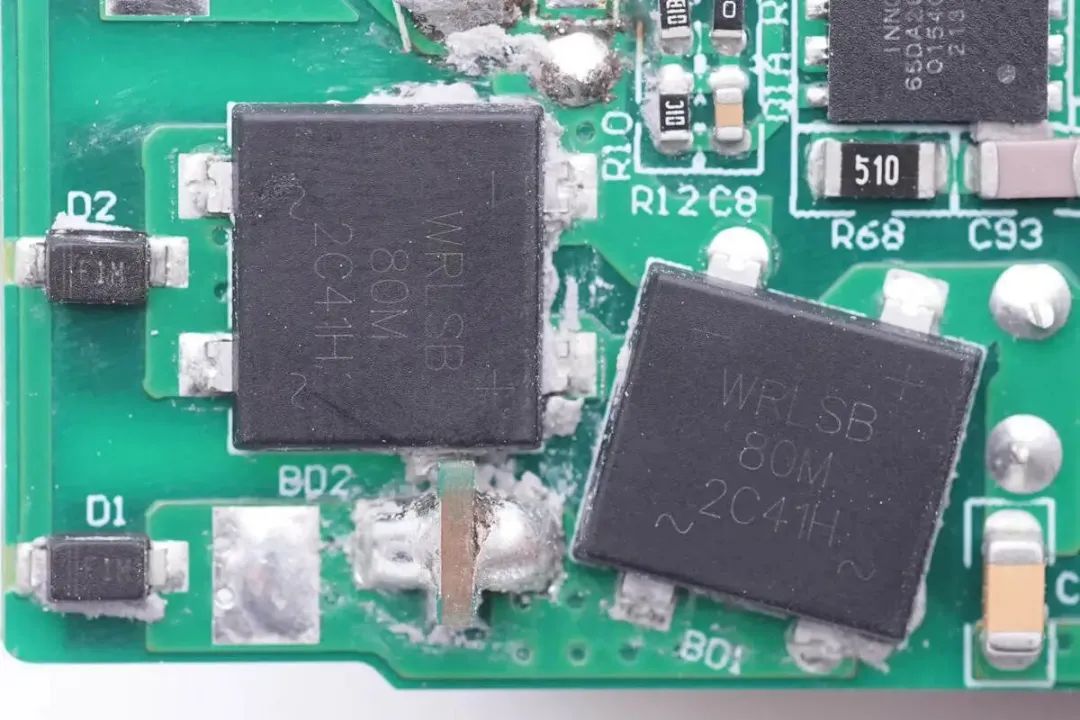

输入端整流桥WRLSB80M来自深圳市沃尔德实业有限公司，，，，，这颗软桥通过较软的恢复曲线，，，，，比较平滑的关断特性，，，，，可以降低二极管结电容达到非常少的谐波振荡产生的效果。。。。。。。选用的LSB封装，，，，，拥有良好的散热特性，，，，，帮助中大瓦数适配器提升可靠性，，，，，单颗可做60W+。。。。。。。

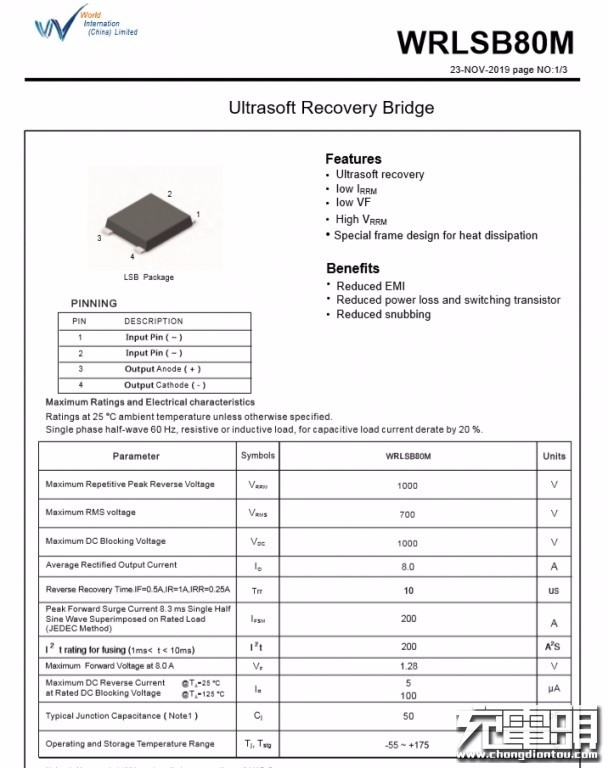

沃尔德 WRLSB80M 资料信息。。。。。。。



充电头网拆解了解到，，，，，沃尔德的软桥还被摩米士100W 2A2C氮化镓快充、努比亚1A1C 45W氘锋氮化镓快速充电器、公牛65W PD快充插座、麦多多2C1A 65W氮化镓充电器、鸿达顺65W 氮化镓充电器、OPPO 50W饼干氮化镓快充、ROCK 65W氮化镓充电器等多款快充产品采用，，，，，产品性能获得客户一致认可。。。。。。。

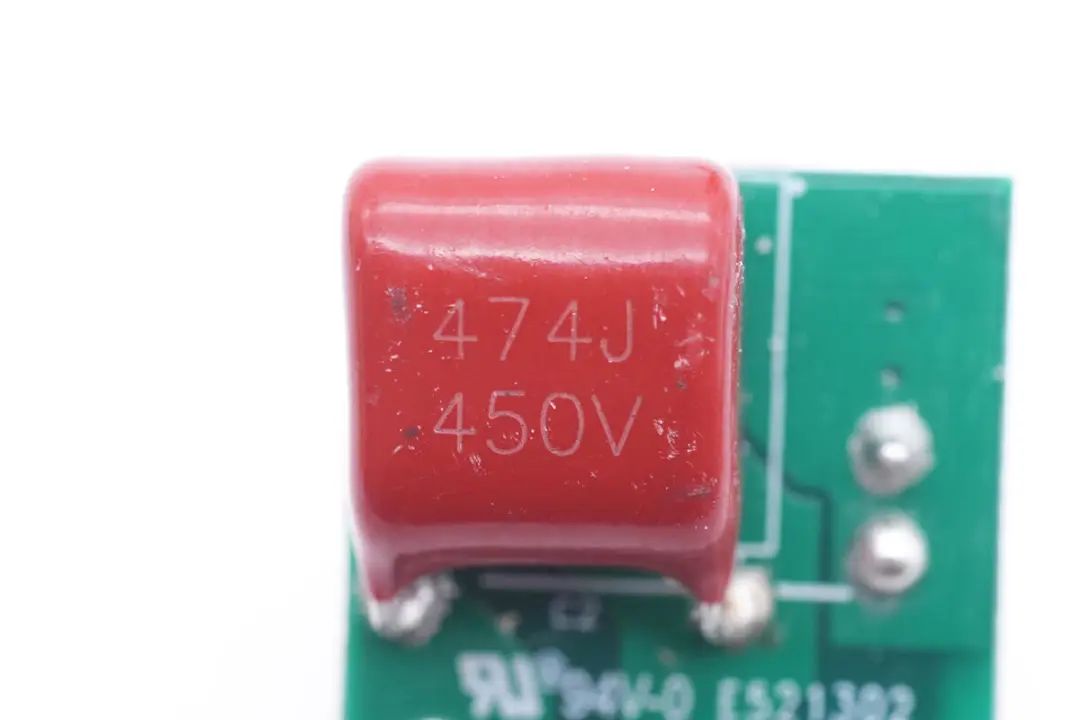

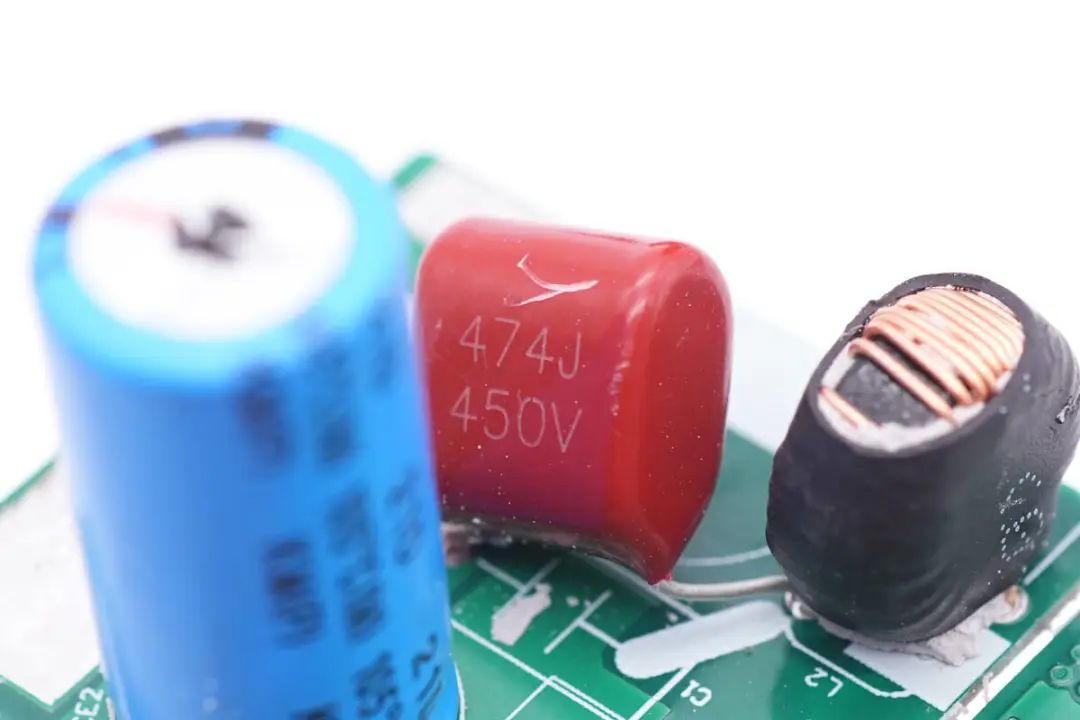

一颗薄膜滤波电容规格为0.47μF 450V。。。。。。。





滤波电感采用磁环绕制，，，，，外套热缩管绝缘。。。。。。。





另一颗滤波电容焊接在PFC升压电感的小板上。。。。。。。

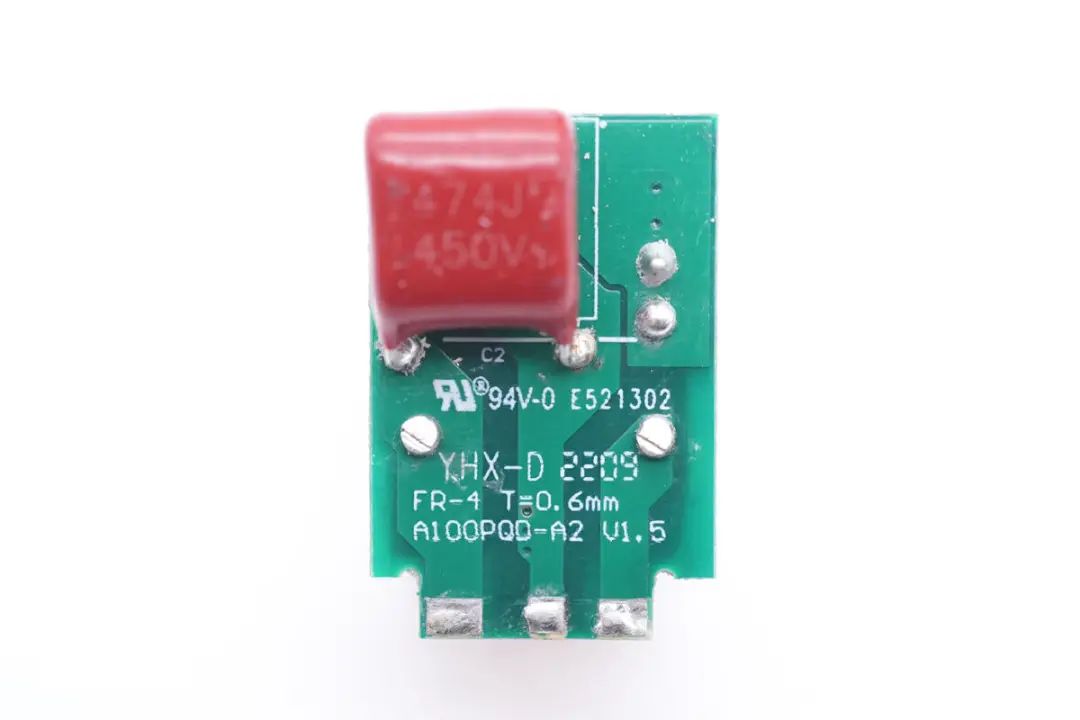

小板焊接薄膜电容，，，，，另一面焊接PFC升压电感。。。。。。。





另一颗薄膜滤波电容规格为0.47μF 450V。。。。。。。

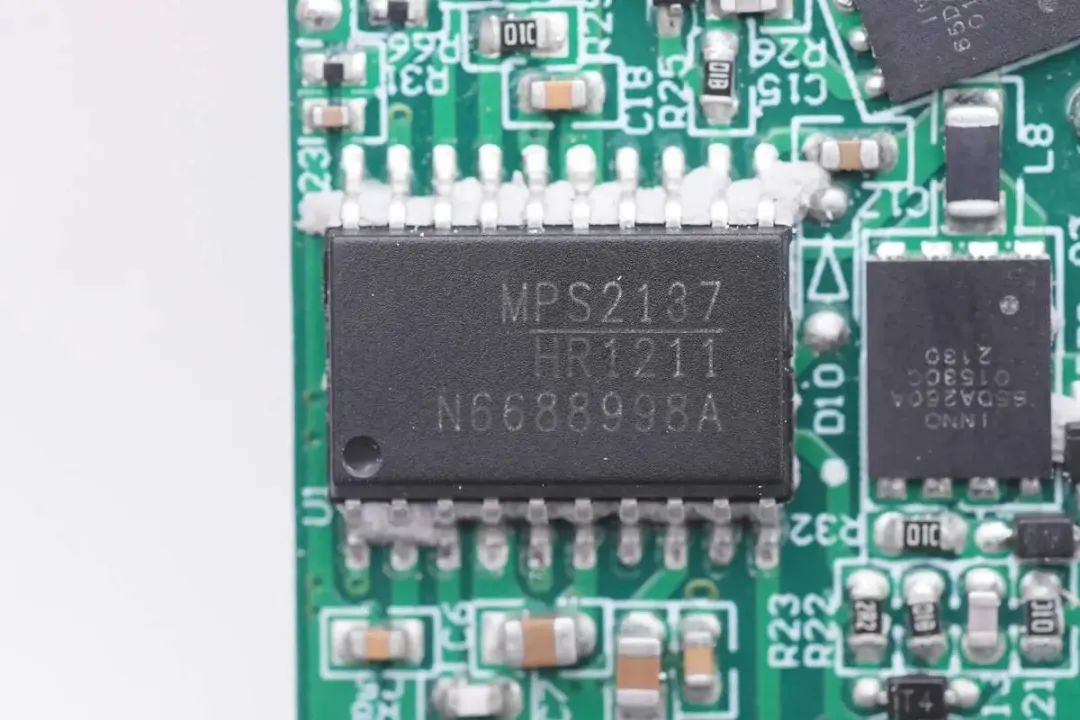

电源主控芯片采用MPS HR1211，，，，，是一颗多模式PFC和电流模式LLC二合一控制器，，，，，将传统芯片方案需要2-3颗芯片才能实现的功能集成在一颗芯片内部，，，，，PFC控制器支持CCM和DCM工作模式。。。。。。。



HR1211采用数字环路控制，，，，，芯片参数可灵活配置。。。。。。。支持高压启动和智能X电容放电，，，，，PFC级支持最高250KHz工作频率，，，，，LLC级内置600V半桥驱动器，，，，，内部集成自举二极管，，，，，工作频率高达500KHz，，，，，支持丰富的；；；；；すδ。。。。。。。

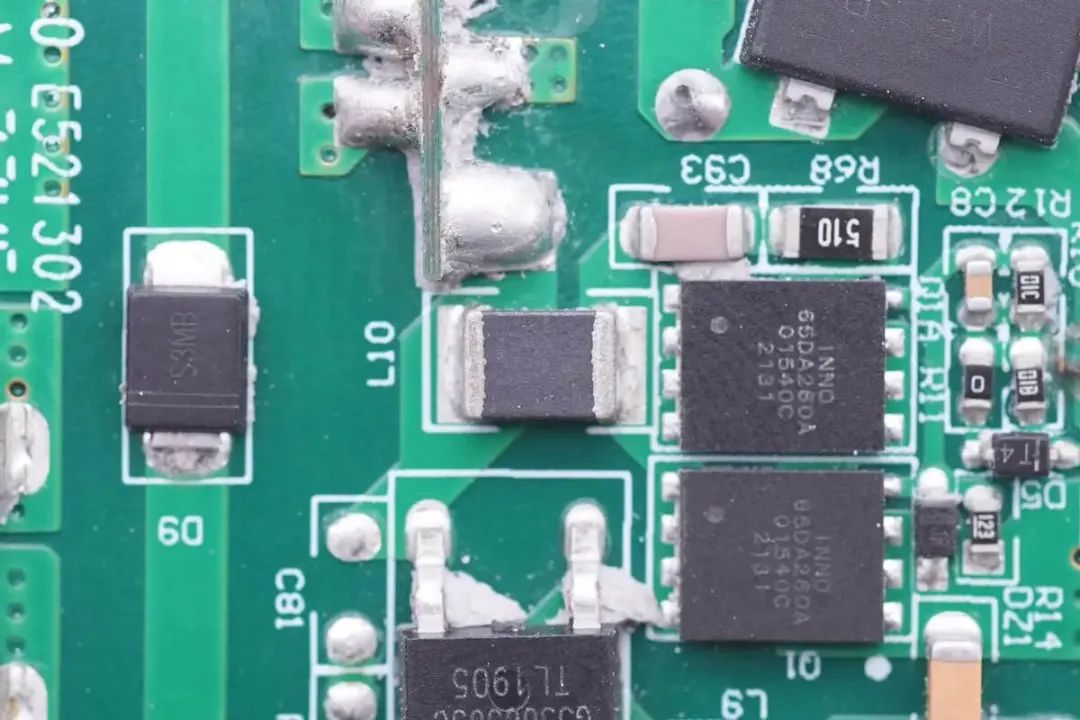

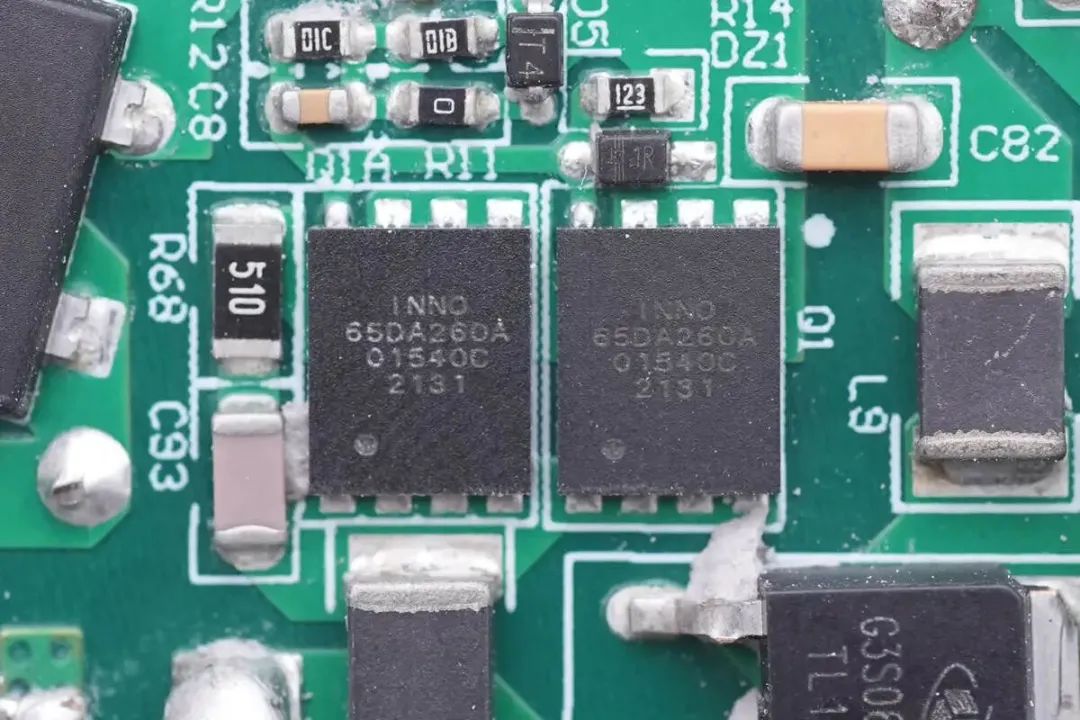

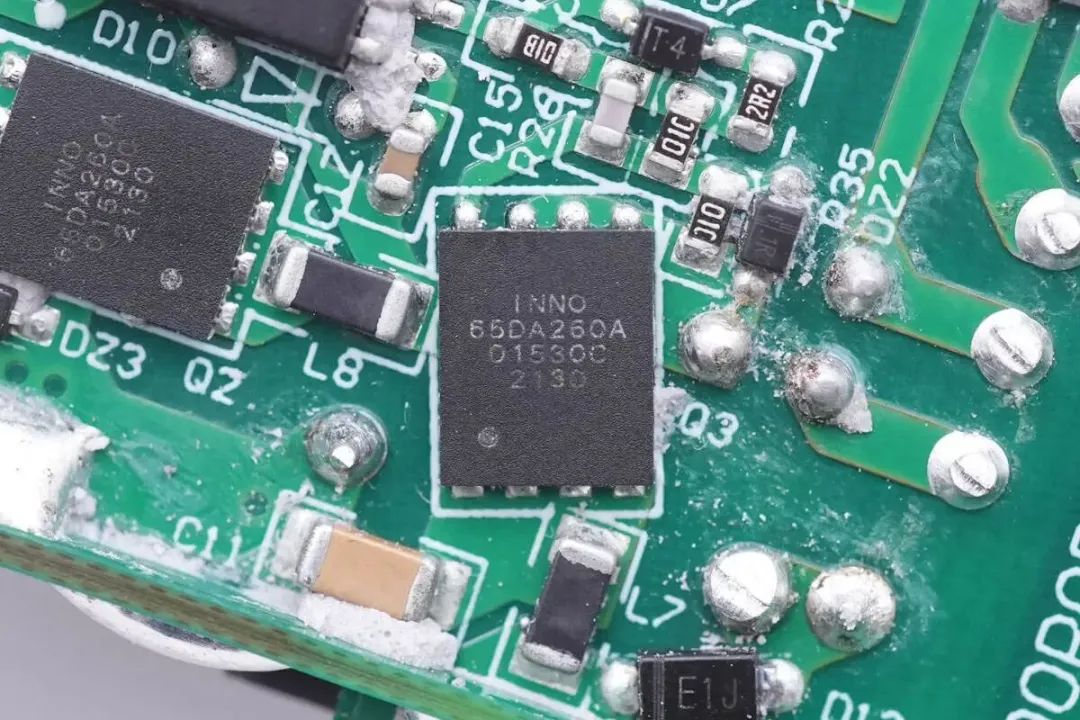

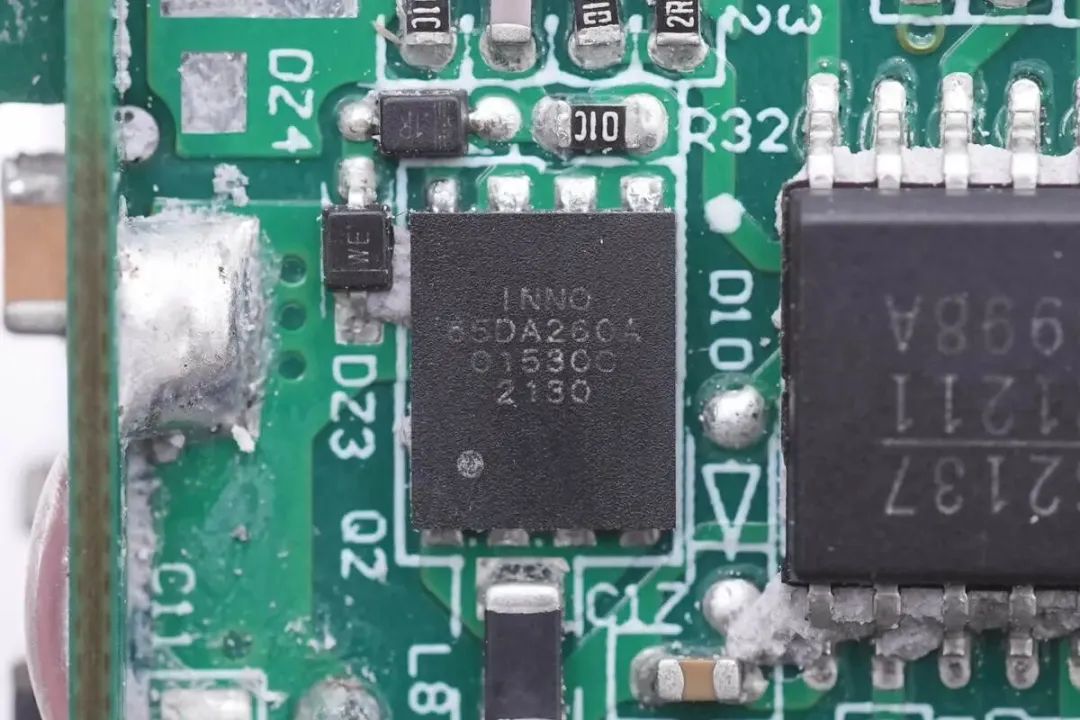

PFC升压开关管采用英诺赛科INN650DA260A氮化镓开关管，，，，，使用两颗并联。。。。。。。这是一颗高性价比、耐压650V的氮化镓高压单管，，，，，瞬态耐压750V，，，，，得益于工艺改进，，，，，性能有明显的提升，，，，，适用于65-120W的反激架构，，，，，120-200W的LLC架构。。。。。。。



INN650DA260A支持超高开关频率，，，，，无反向恢复电荷，，，，，具有极低的栅极电荷和输出电荷，，，，，符合JEDEC标准的工业应用要求，，，，，内置ESD；；；；；，，，，，符合RoHS、无铅、欧盟REACH法规。。。。。。。





充电头网拆解了解到，，，，，英诺赛科氮化镓功率开关管还有INN650DA02、INN650DA04等型号，，，，，并被SPRUCE 140W 3C1A无线充二合一充电座、安述240W氮化镓+碳化硅适配器、QCY 65W 2C1A氮化镓快充、联想小新100W双C口氮化镓快充、努比亚120W 2C1A三口氮化镓快充、红魔手机6 Pro标配120W PD氮化镓快充、REMAX 100W氮化镓充电器、摩米士100W 2A2C氮化镓快充、魅族65W氮化镓充电器等多款产品采用，，，，，芯片质量获得市场认可。。。。。。。





与氮化镓开关管串联的贴片电感特写。。。。。。。

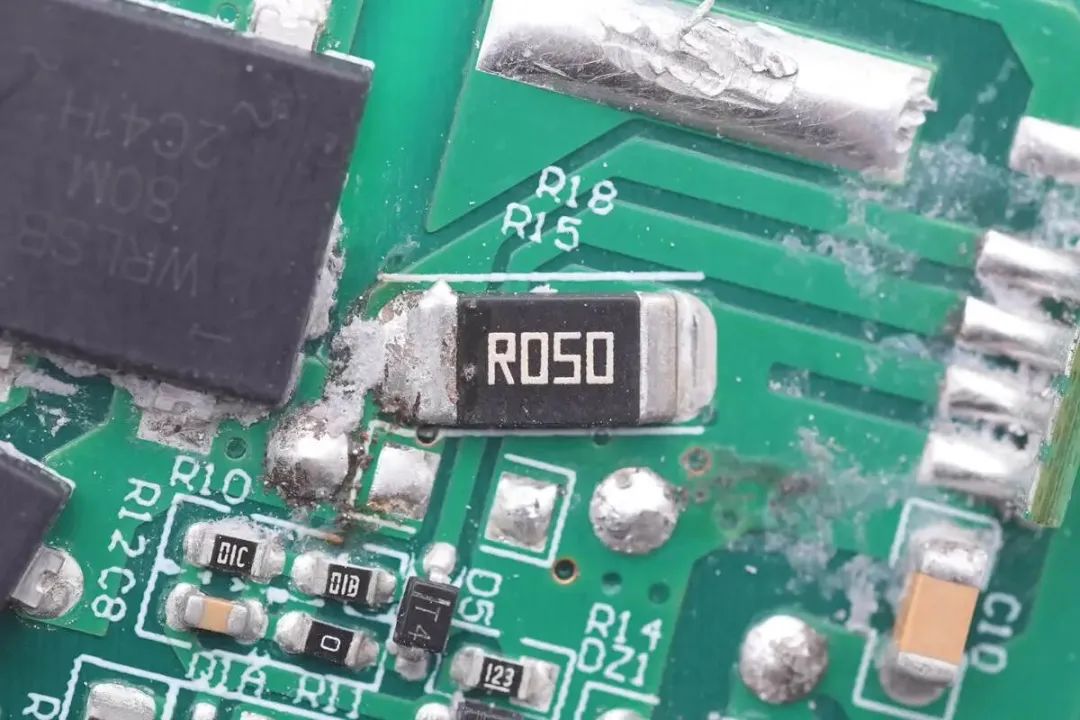

用于检测PFC开关管电流的取样电阻，，，，，丝印R050，，，，，为50mΩ。。。。。。。

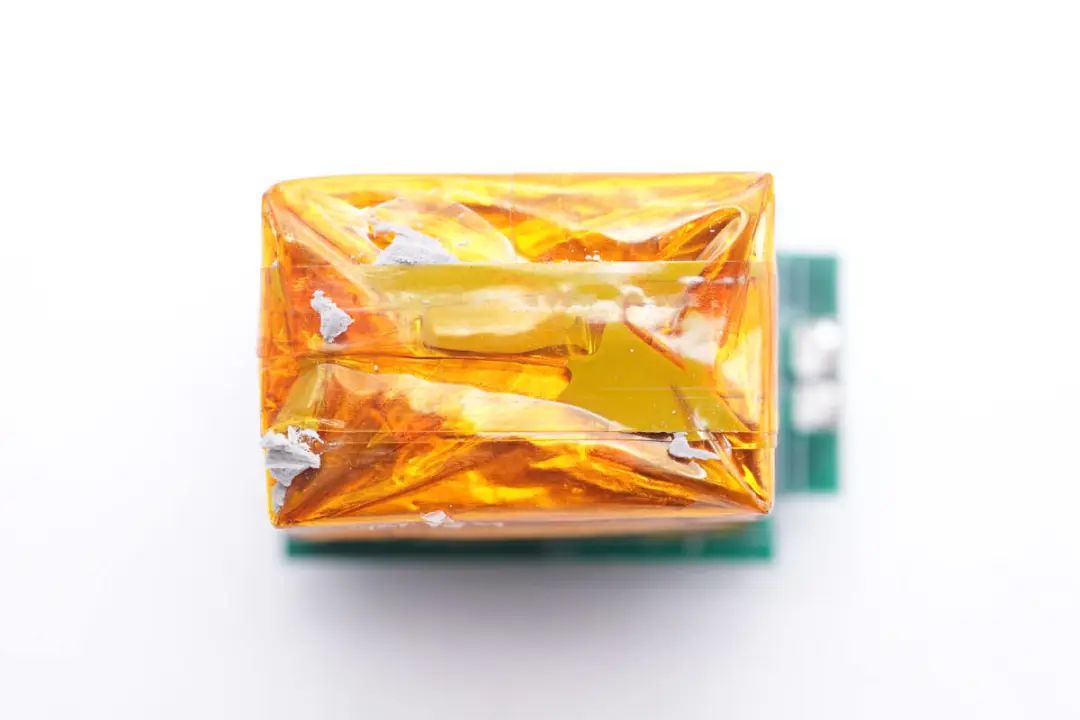

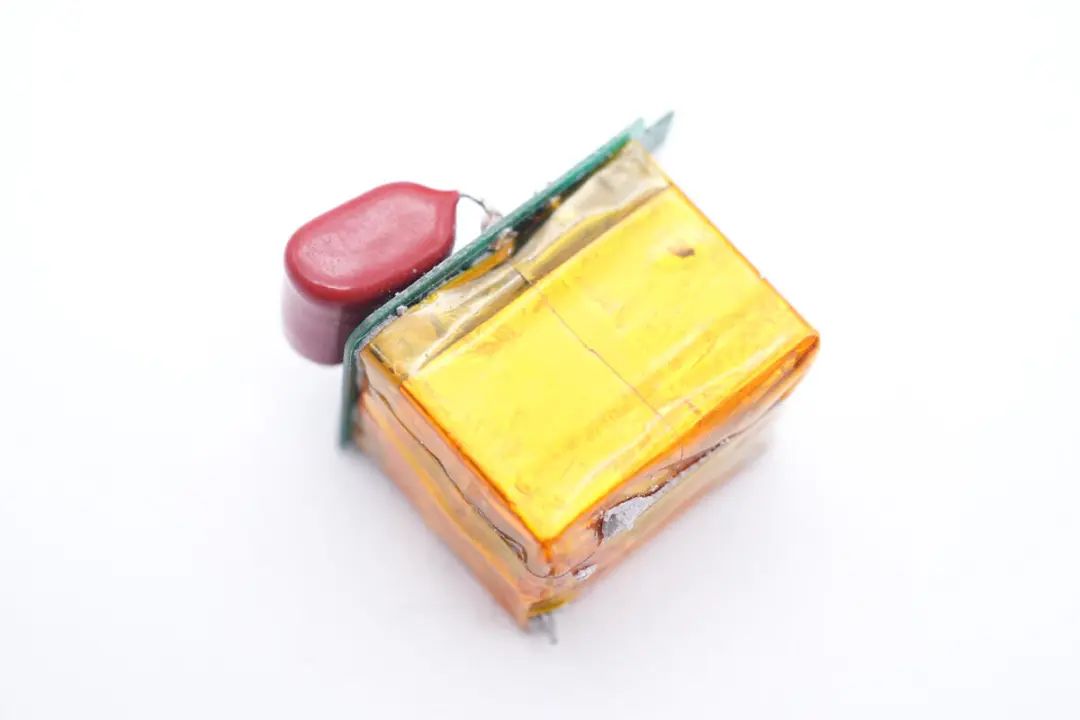

PFC升压电感粘贴铜箔屏蔽，，，，，并缠绕高温胶带绝缘。。。。。。。

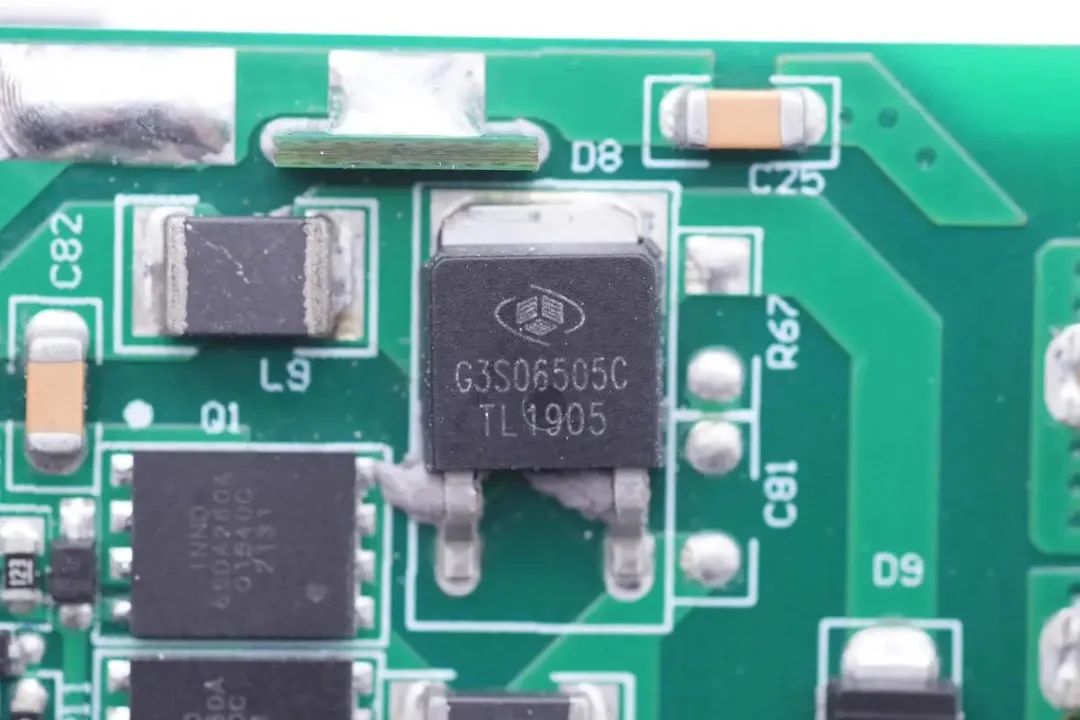

PFC整流管来自泰科天润，，，，，型号G3S06505C，，，，，是一颗耐压650V，，，，，5A电流的碳化硅二极管，，，，，采用TO252封装。。。。。。。

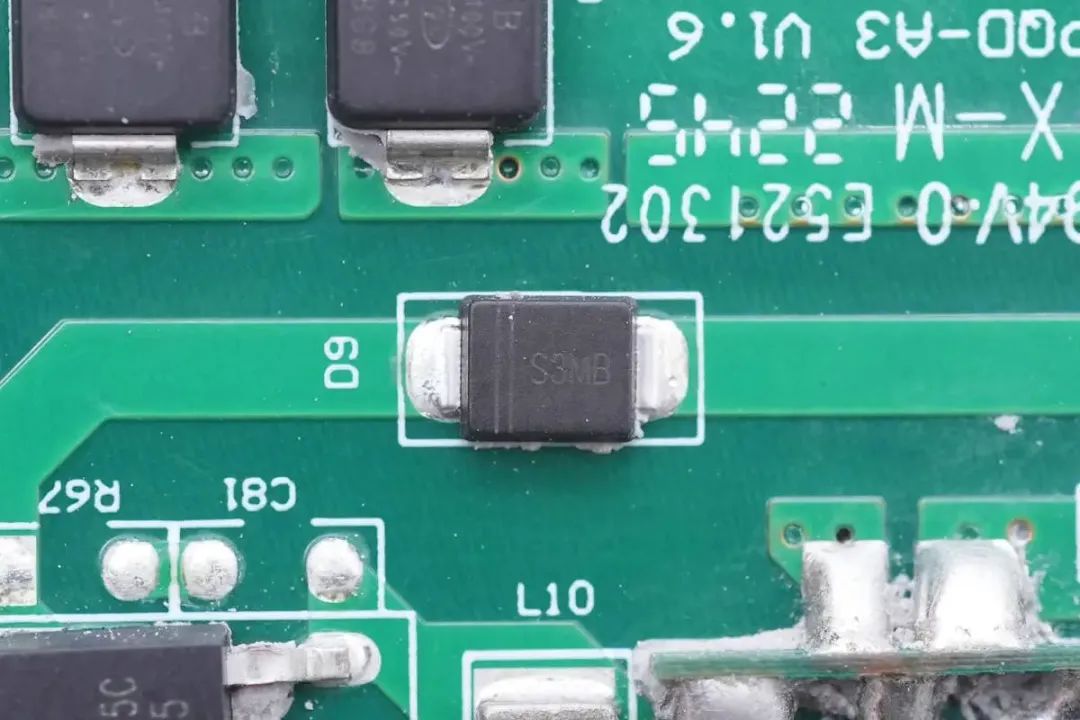

用于PFC旁路的S3MB二极管，，，，，在电源上电时通过二极管为高压电容充电。。。。。。。

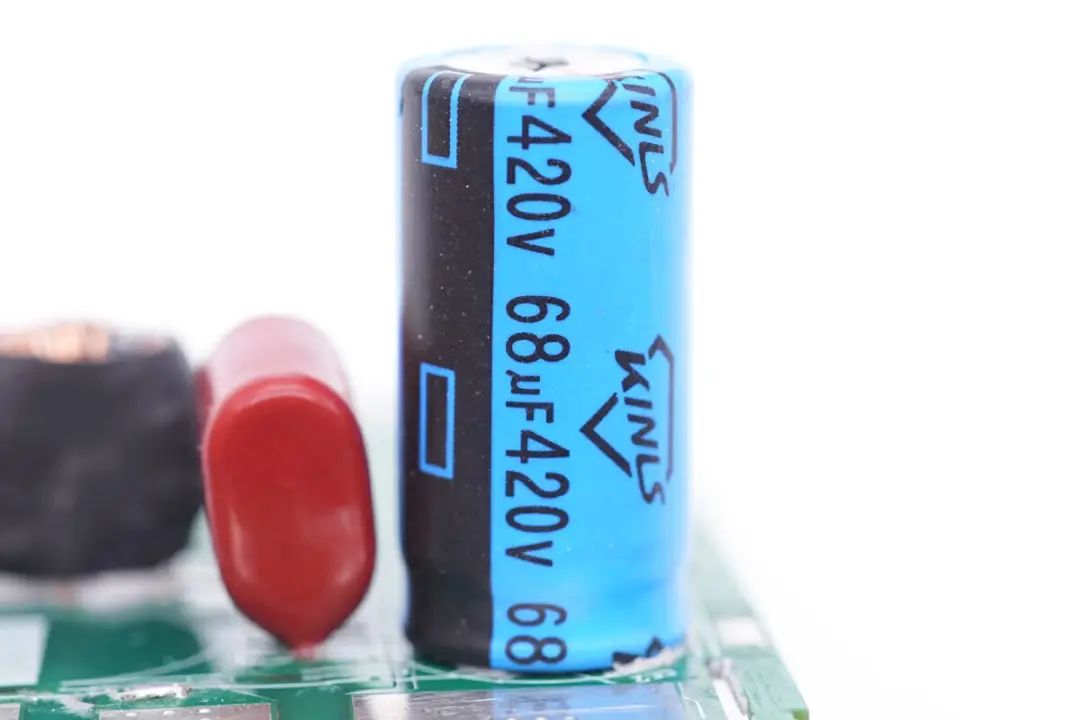

高压滤波电容来自蓝宝石，，，，，规格为68μF420V。。。。。。。





LLC开关管来自英诺赛科，，，，，与PFC开关管型号相同，，，，，均为INN650DA260A。。。。。。。





另一颗型号相同，，，，，两颗组成LLC半桥。。。。。。。

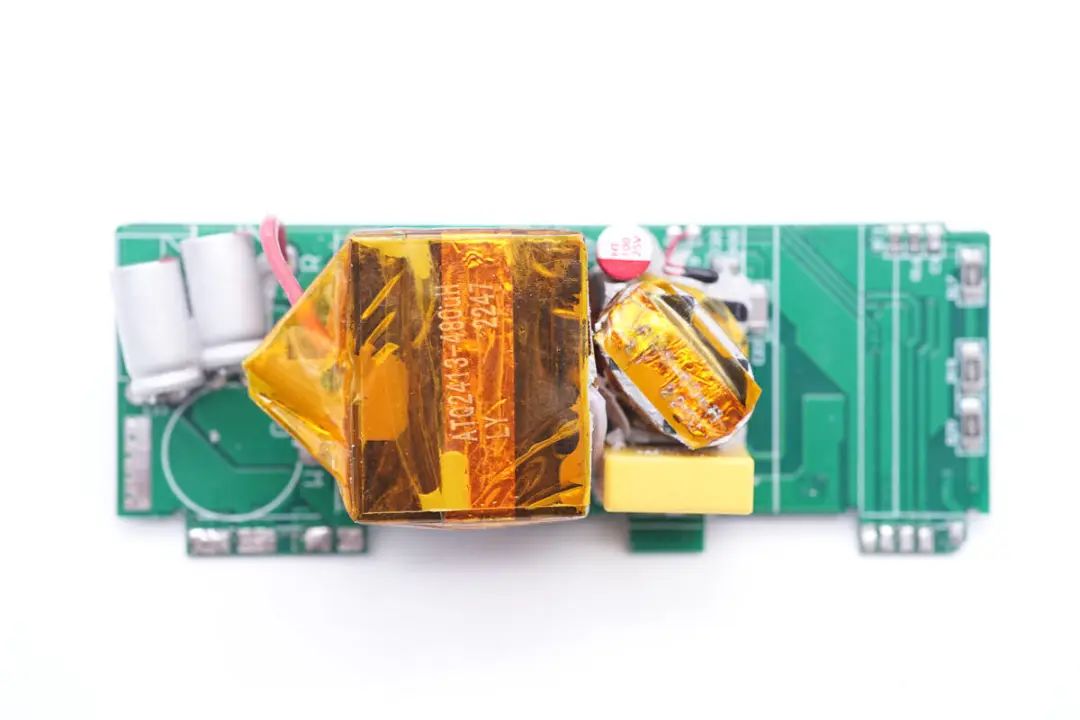

侧面小板正面一览，，，，，焊接谐振电容，，，，，谐振电感，，，，，LLC变压器，，，，，滤波电容和热敏电阻。。。。。。。

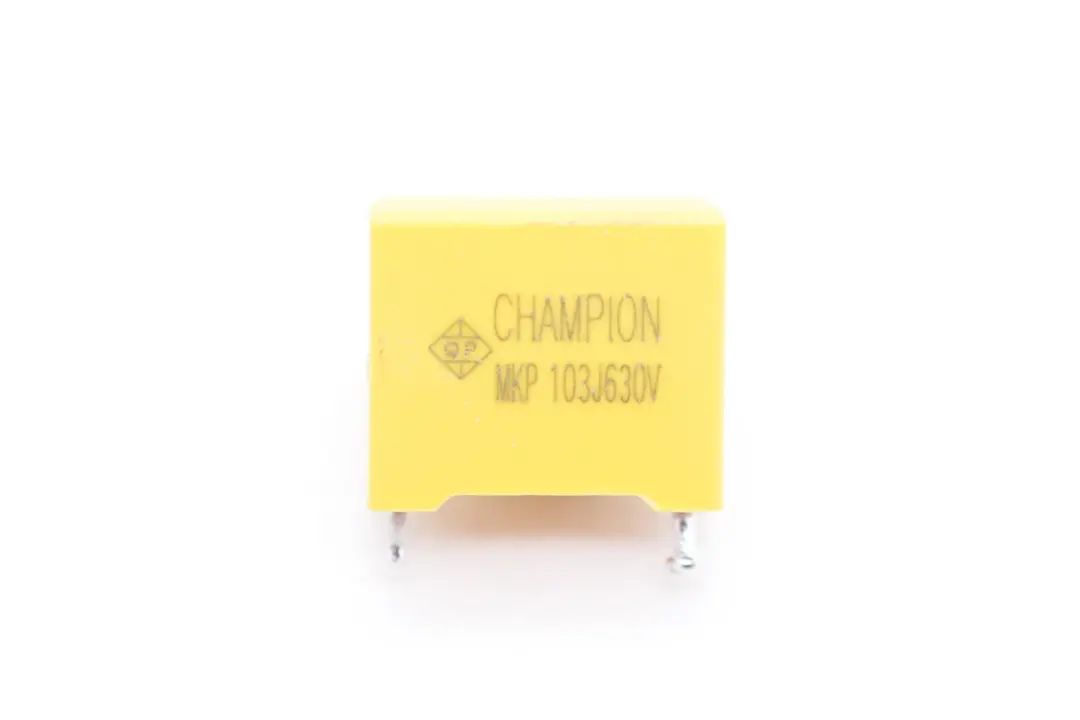

谐振电容来自全鹏电子，，，，，规格为0.01μF 630V。。。。。。。

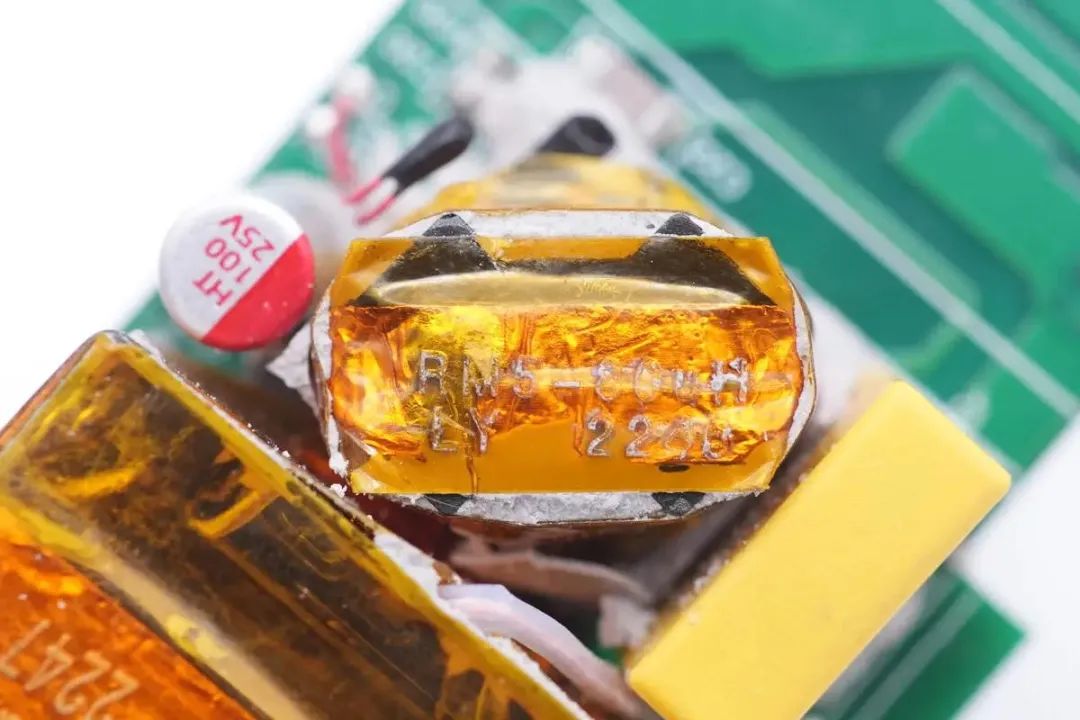

谐振电感特写，，，，，缠绕高温胶带绝缘。。。。。。。

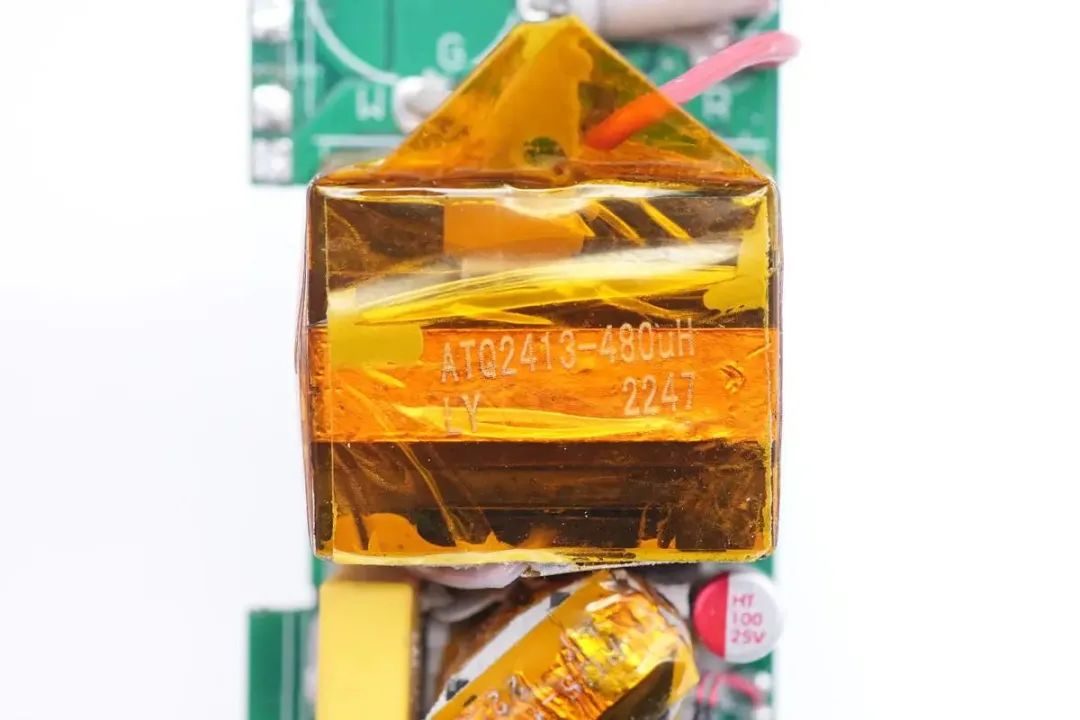

变压器采用ATQ2413骨架，，，，，严密缠绕胶带绝缘。。。。。。。

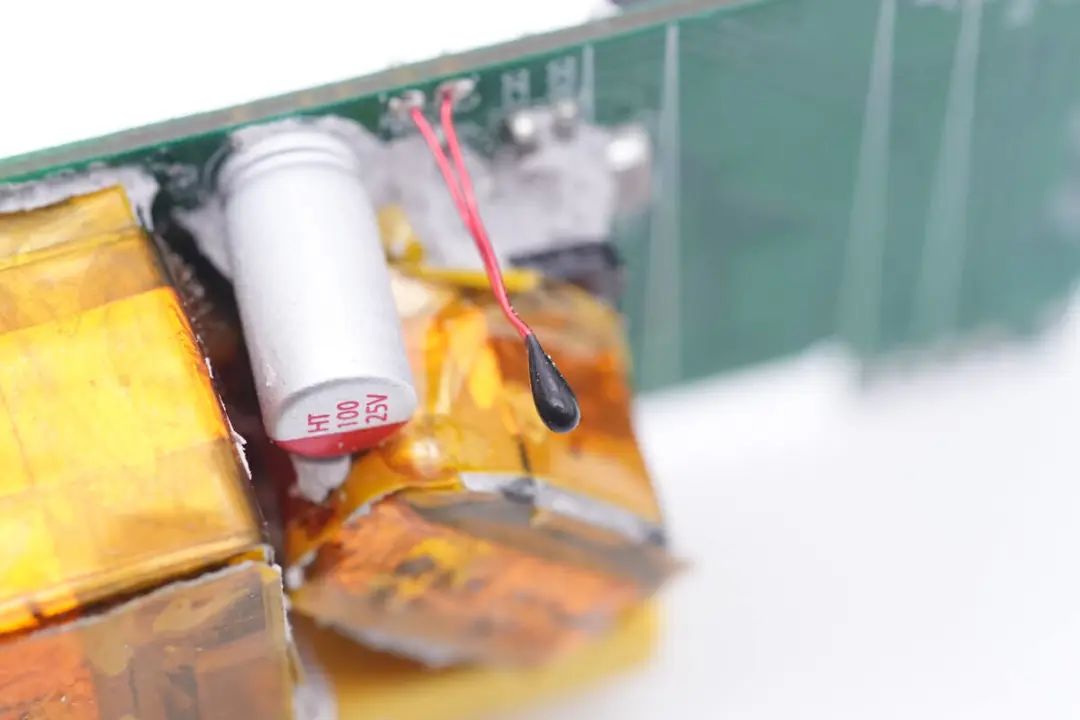

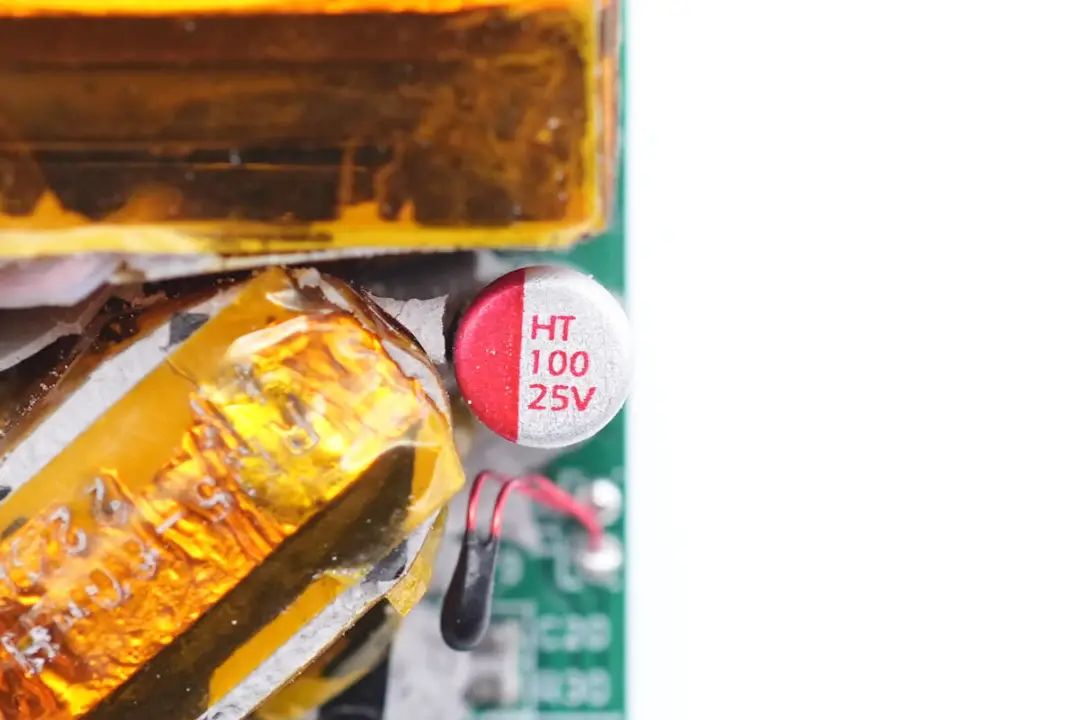

为主控芯片供电的滤波电容规格为100μF 25V。。。。。。。





检测充电器内部温度的热敏电阻，，，，，用于过热；；；；；すδ。。。。。。。

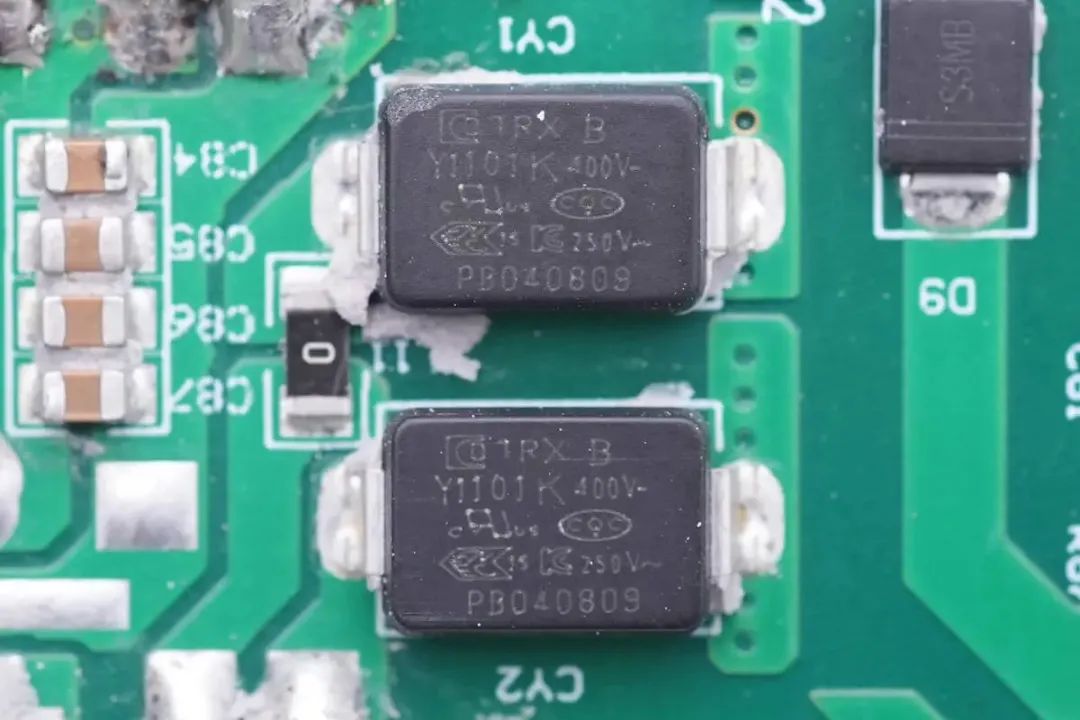

贴片Y电容来自四川特锐祥科技股份有限公司，，，，，具有体积小、重量轻等特色，，，，，非常适合应用于氮化镓快充这类高密度电源产品中，，，，，料号TMY1101K。。。。。。。



特锐祥专注于被动元器件的研发、生产及销售，，，，，注册资本1亿元。。。。。。。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，，，，，TRX将致力于陶瓷材料的研究，，，，，以拓展更多品类的应用，，，，，为客户提供更多的解决方案。。。。。。。



充电头网了解到，，，，，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，，，，，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，，，，，性能获得客户一致认可。。。。。。。





CT1018光耦用于输出电压反馈。。。。。。。

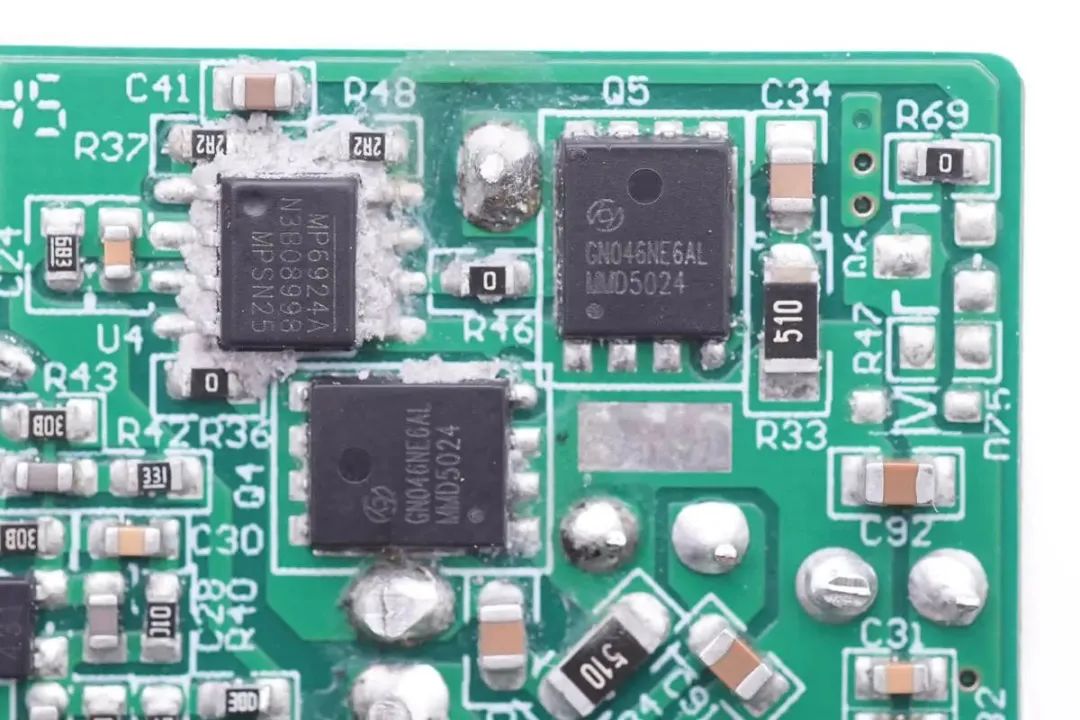

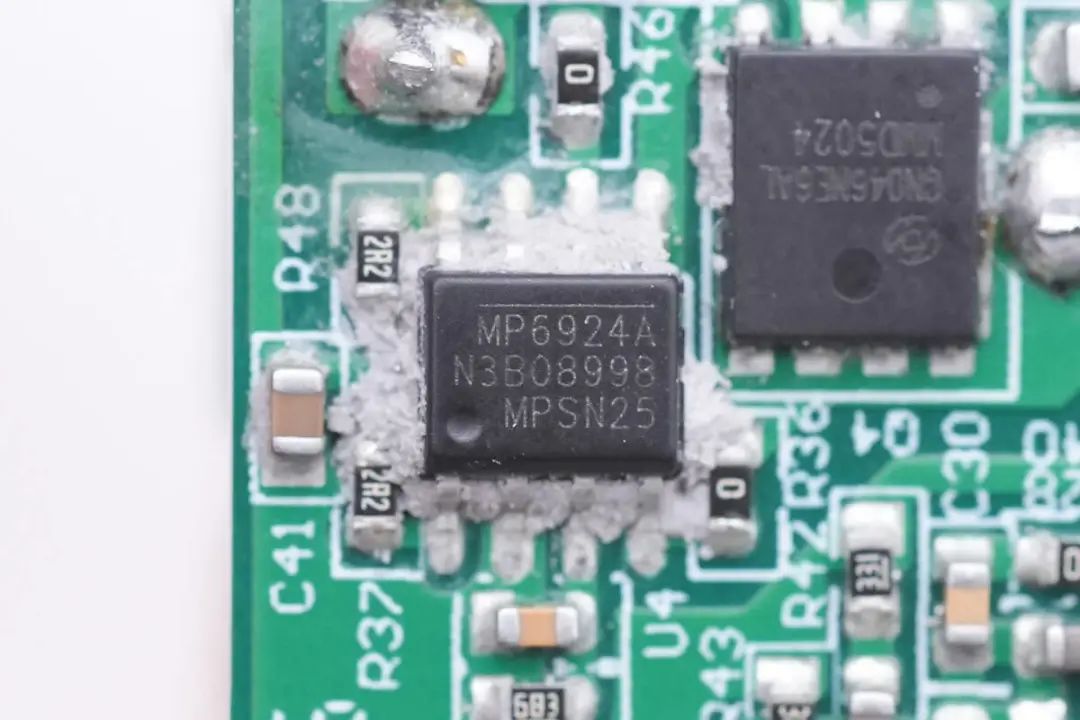

同步整流控制器来自MPS，，，，，型号MP6924A，，，，，是一颗LLC同步整流控制器，，，，，具有更强的抗干扰度和快速关断功能，，，，，可兼容CCM/DCM模式。。。。。。。MP6924A内部集成了两个同步整流控制器，，，，，分别用于LLC两个次级线圈输出的整流应用，，，，，适用于LLC转换器同步整流应用。。。。。。。





两颗同步整流管来自恒泰柯，，，，，型号HGN046NE6AL，，，，，NMOS，，，，，耐压65V，，，，，导阻3.8mΩ，，，，，采用DFN5*6封装。。。。。。。





输出侧焊接滤波电容，，，，，滤波电感。。。。。。。USB-A和USB-C母座均焊接在垂直小板上，，，，，小板上焊接降压电路。。。。。。。





USB-C接口小板通过排针连接到USB-A接口小板。。。。。。。

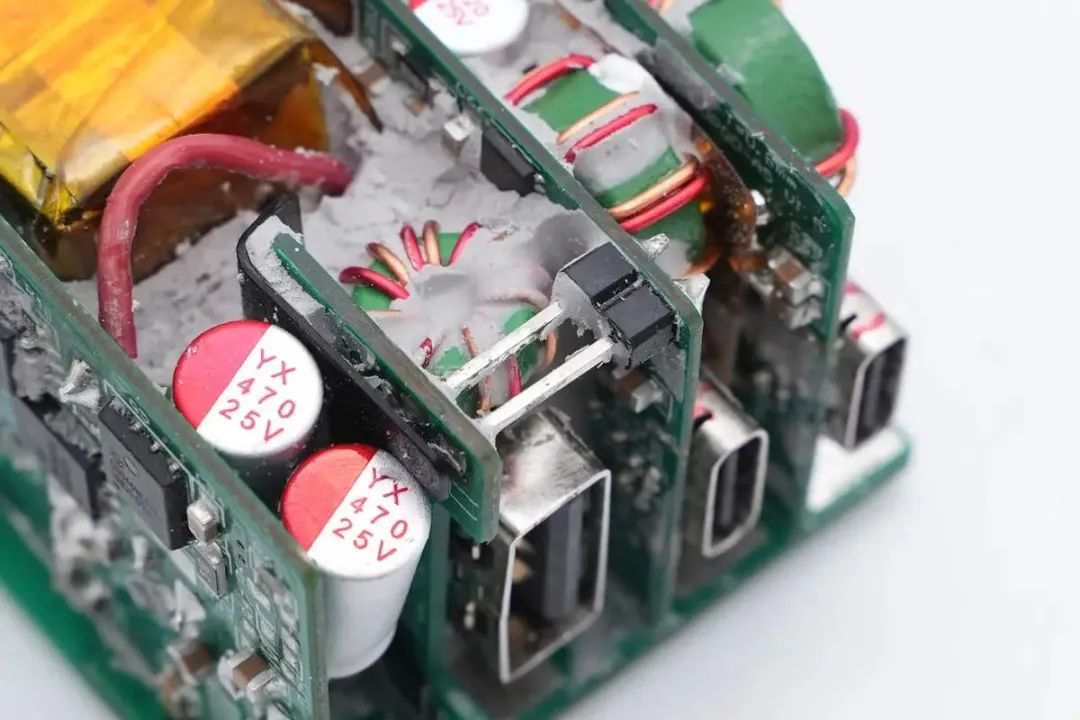

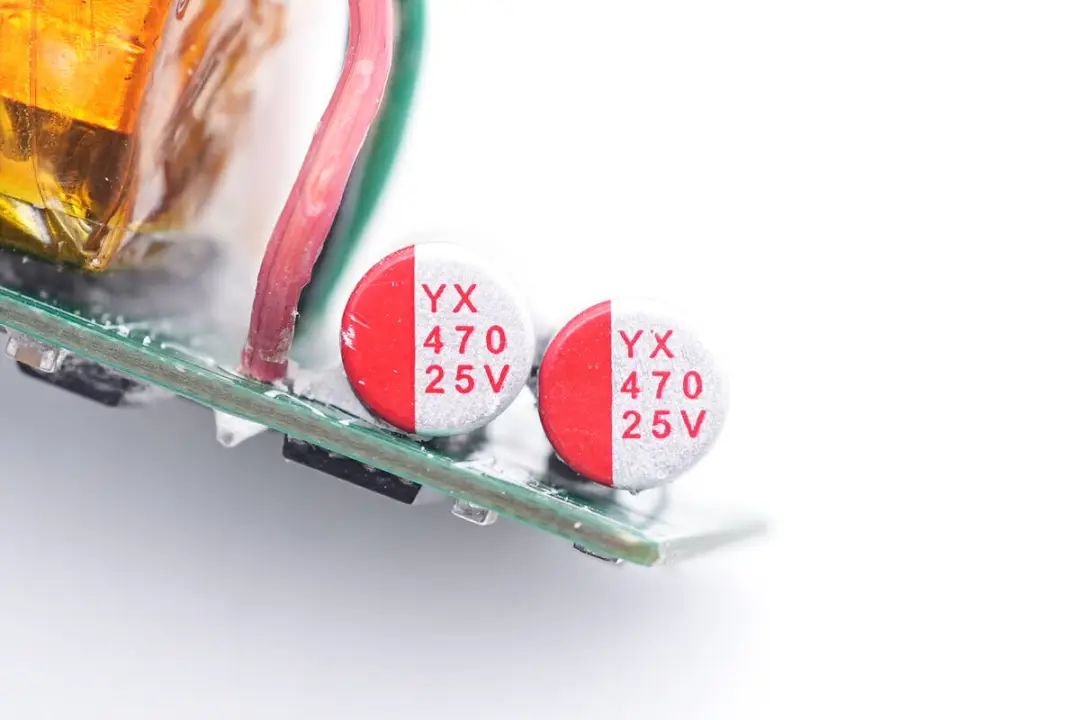

输出滤波固态电容来自304am永利集团，，，，，规格为470μF 25V，，，，，两颗并联。。。。。。。

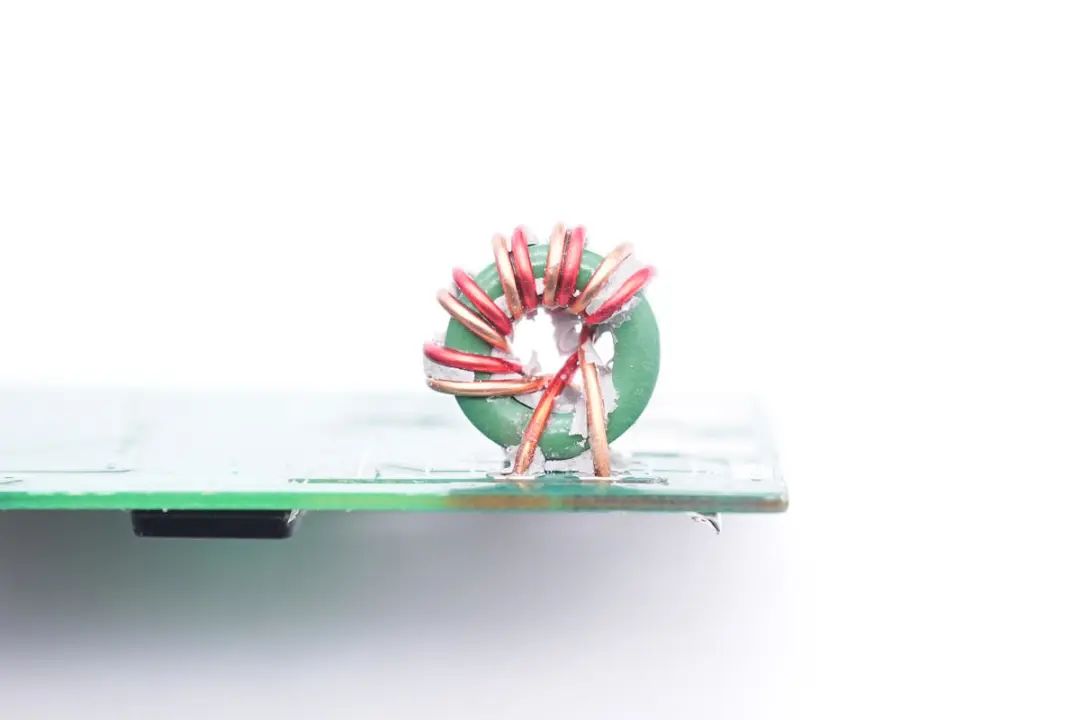

用于滤波的磁环电感，，，，，使用双线绕制。。。。。。。

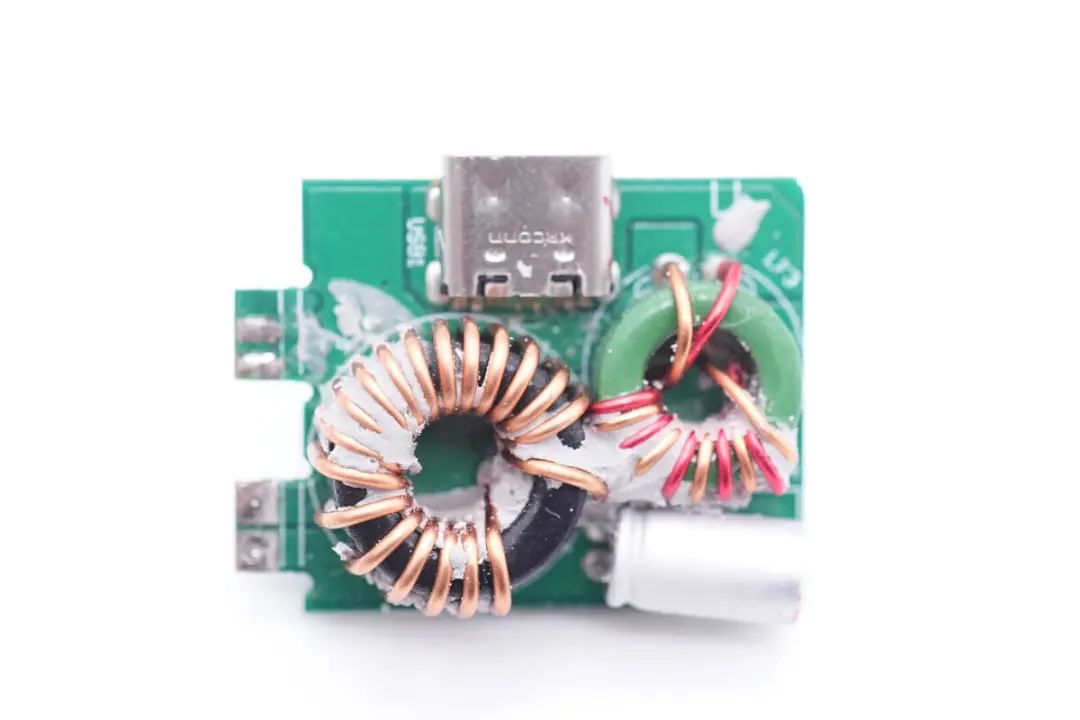

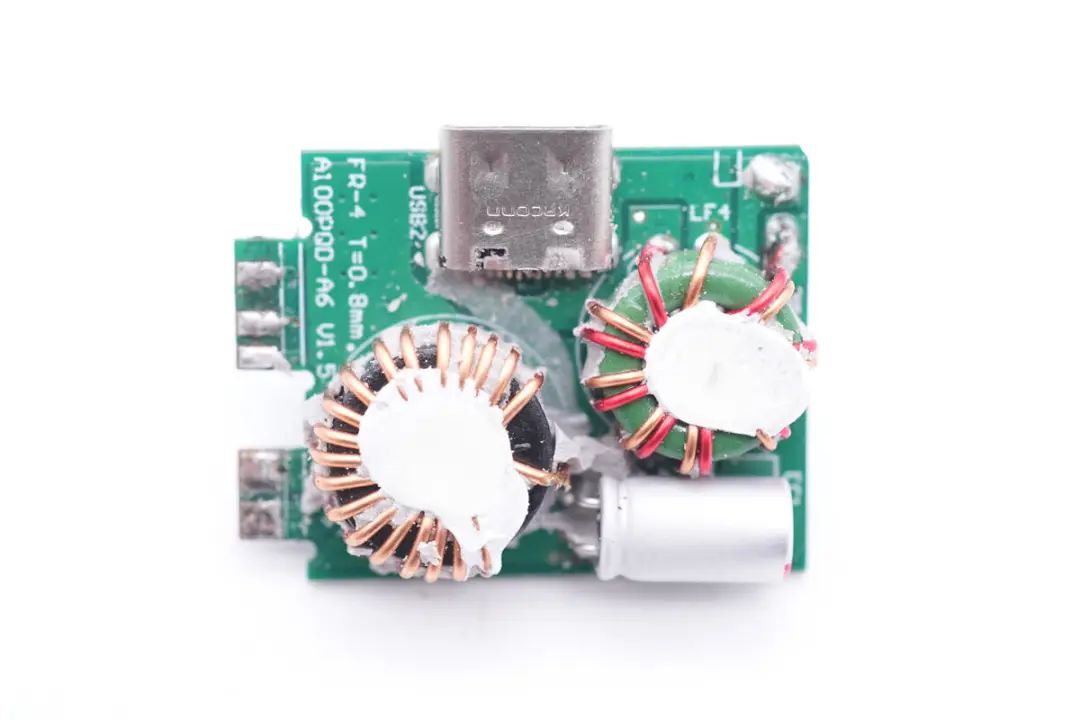

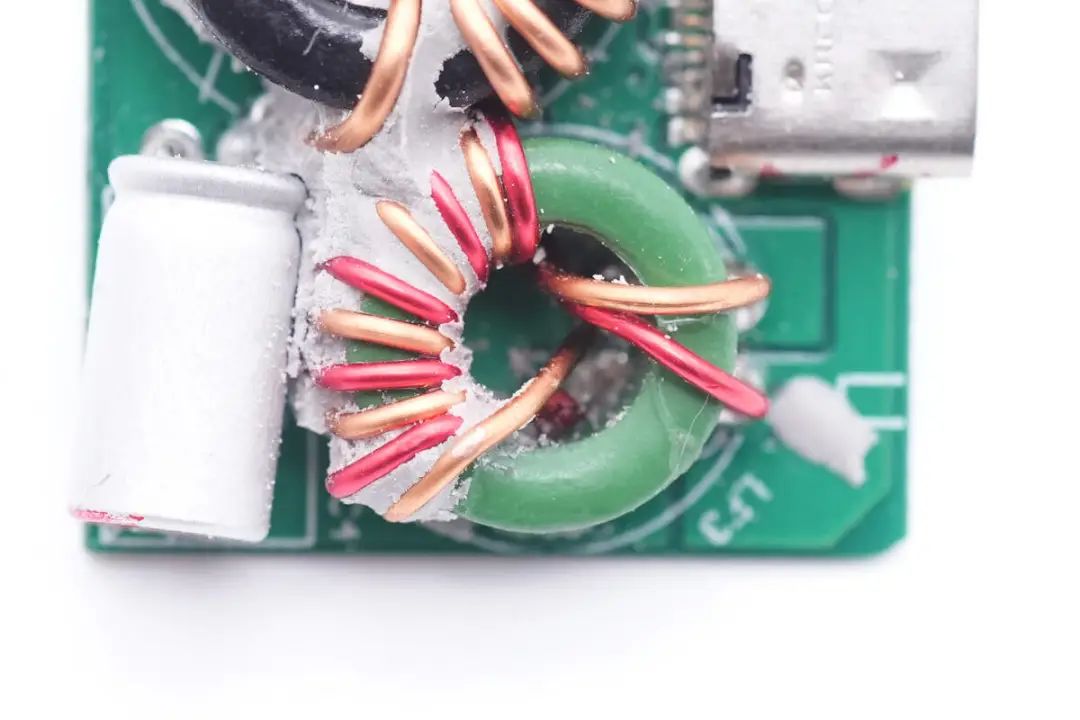

输出降压小板一面焊接磁环降压电感，，，，，滤波磁环电感和输出滤波电容。。。。。。。

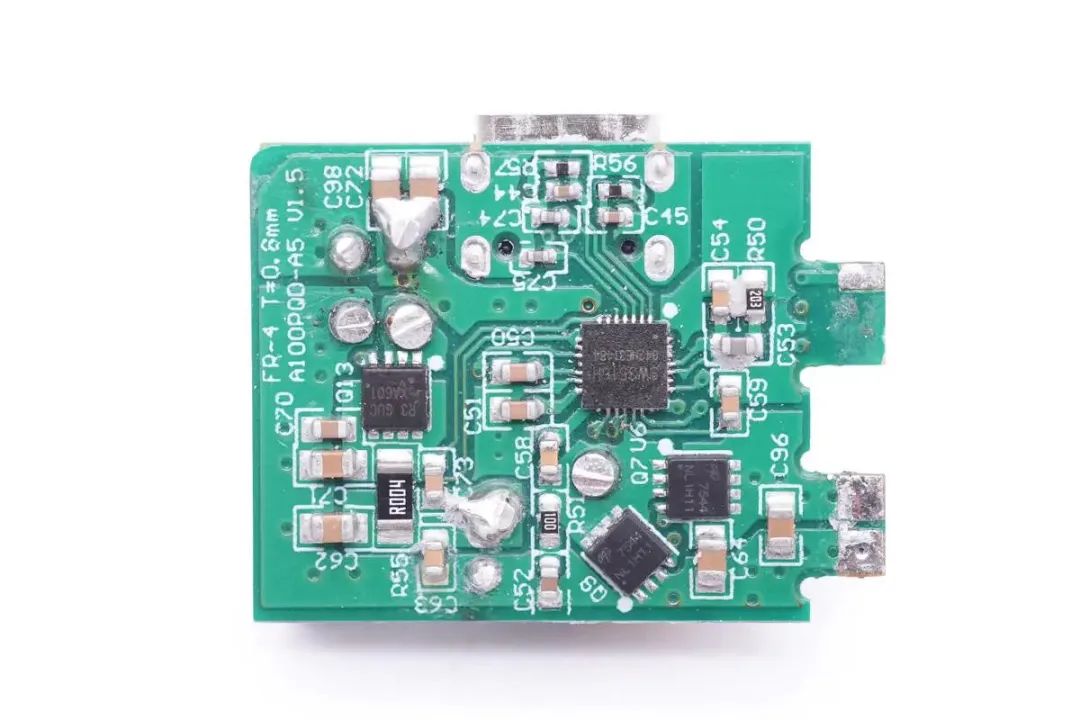

另一面焊接降压主控芯片，，，，，降压开关管，，，，，电流取样电阻和VBUS开关管。。。。。。。

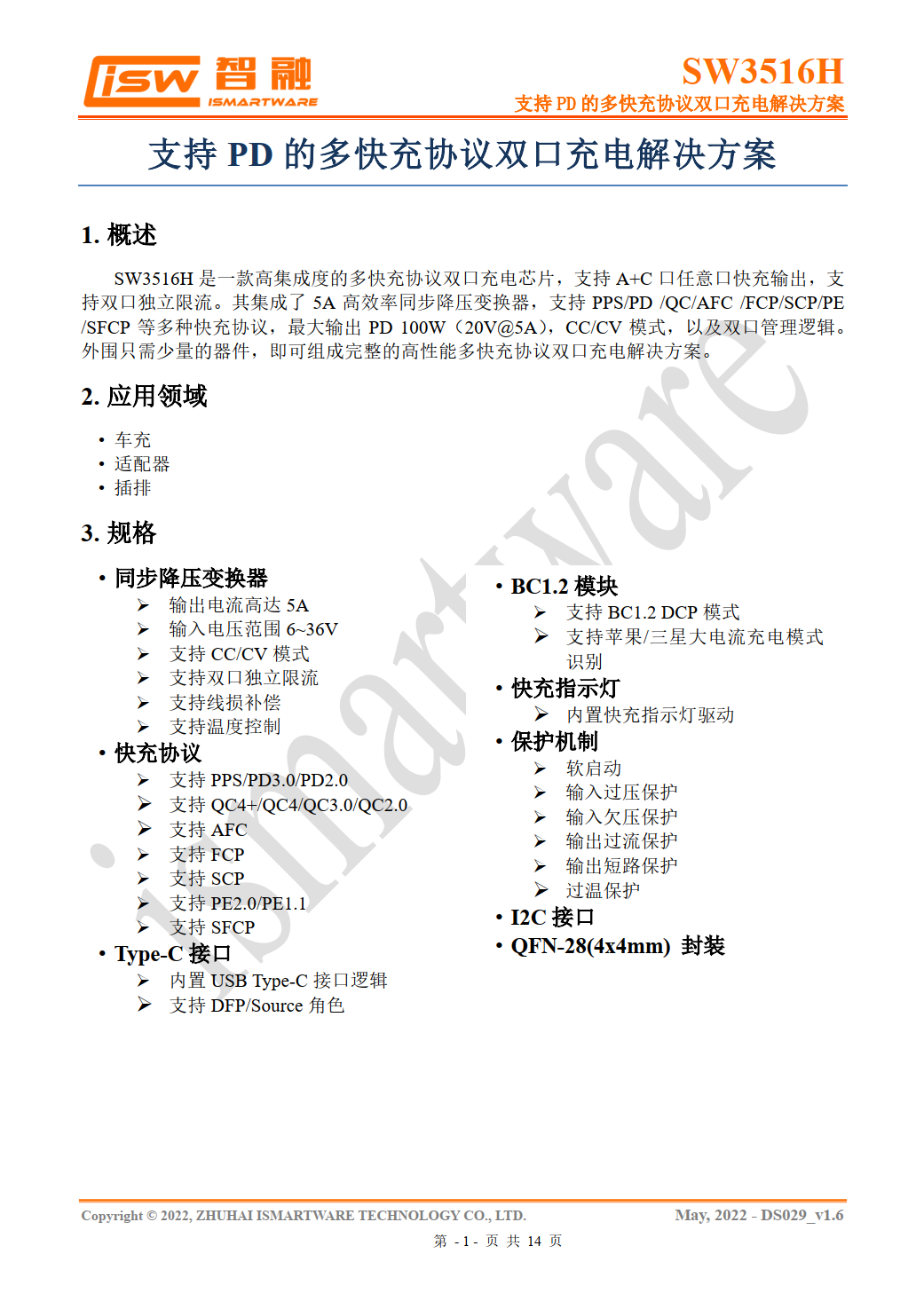

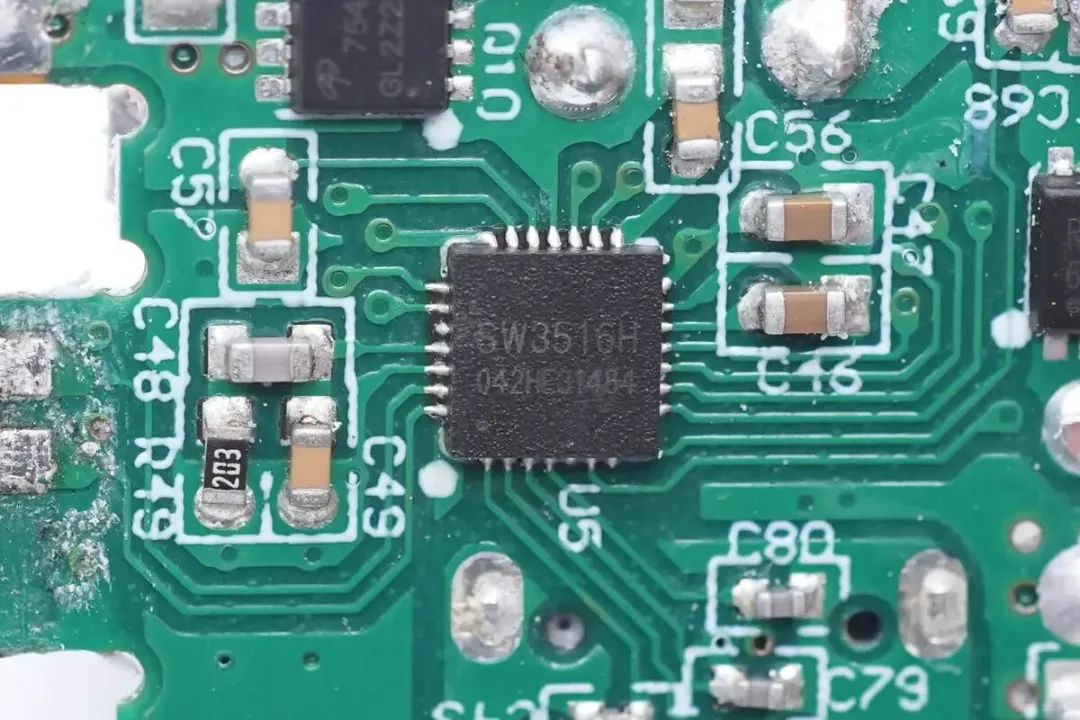

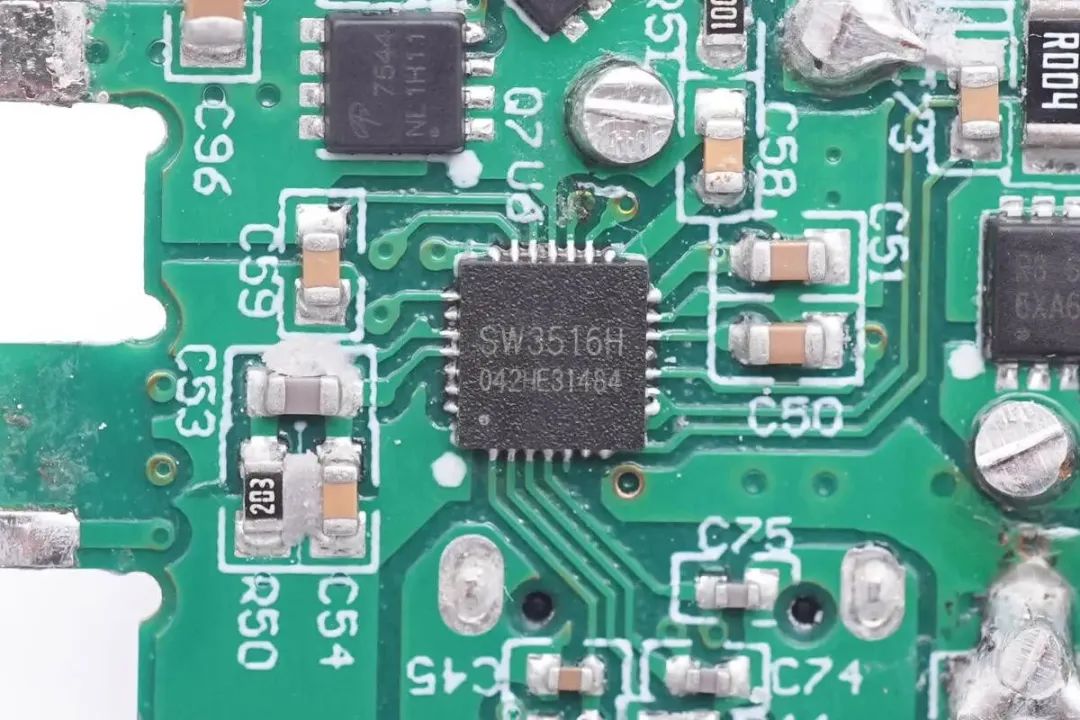

降压电路的主控芯片采用智融SW3516H，，，，，用于进行降压控制和协议识别。。。。。。。智融SW3516H是一款高集成度的多快充协议双口充电芯片，，，，，支持A+C口任意口快充输出，，，，，支持双口独立限流。。。。。。。



SW3516H集成了5A 高效率同步降压变换器。。。。。。。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，，，，，最大输出PD 100W，，，，，CC/CV模式，，，，，以及双口管理逻辑。。。。。。。外围只需少量的器件，，，，，即可组成完整的高性能多快充协议双口充电解决方案。。。。。。。





充电头网通过拆解发现，，，，，SW3516H还被华硕65Ｗ 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、联想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采用，，，，，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。。。。。。。





搭配使用的同步降压管来自万代半导体，，，，，型号AON7544，，，，，NMOS，，，，，耐压30V，，，，，导阻4.1mΩ，，，，，采用DFN3*3封装。。。。。。。

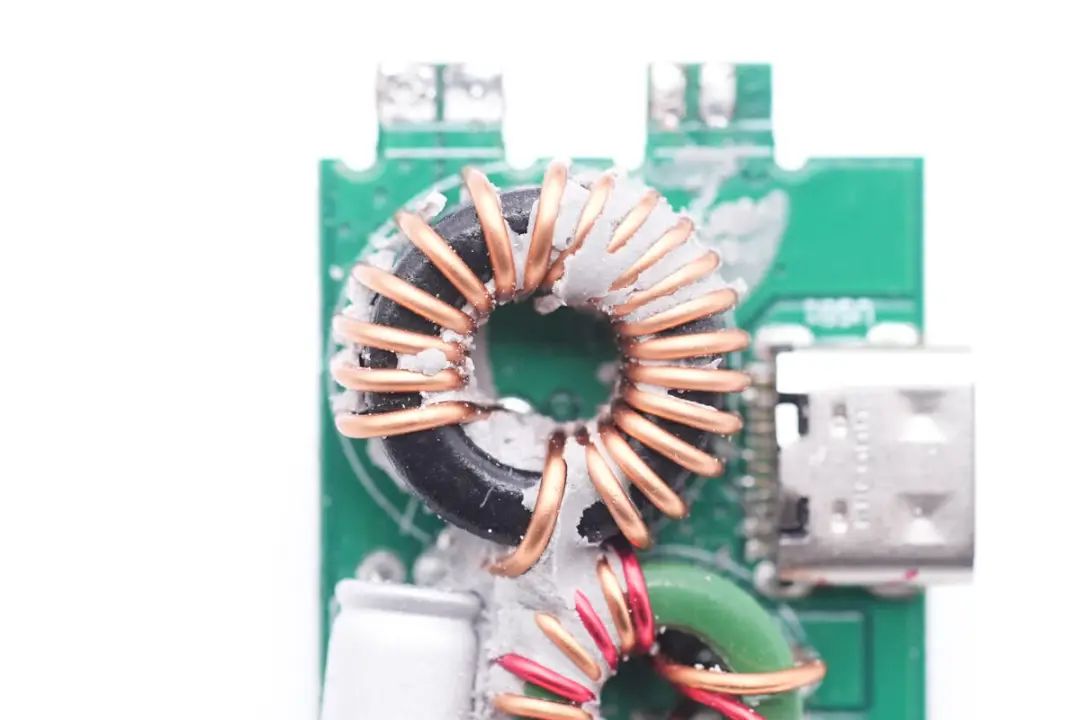

磁环降压电感特写。。。。。。。

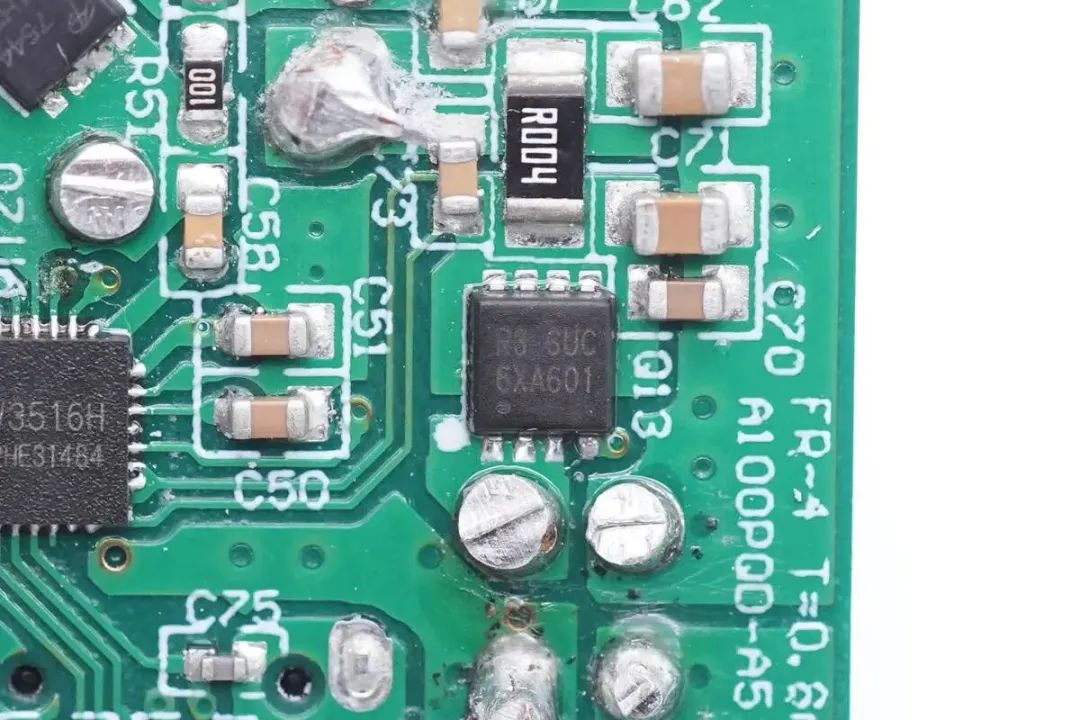

VBUS开关管丝印R3，，，，，采用PDFN3*3封装。。。。。。。

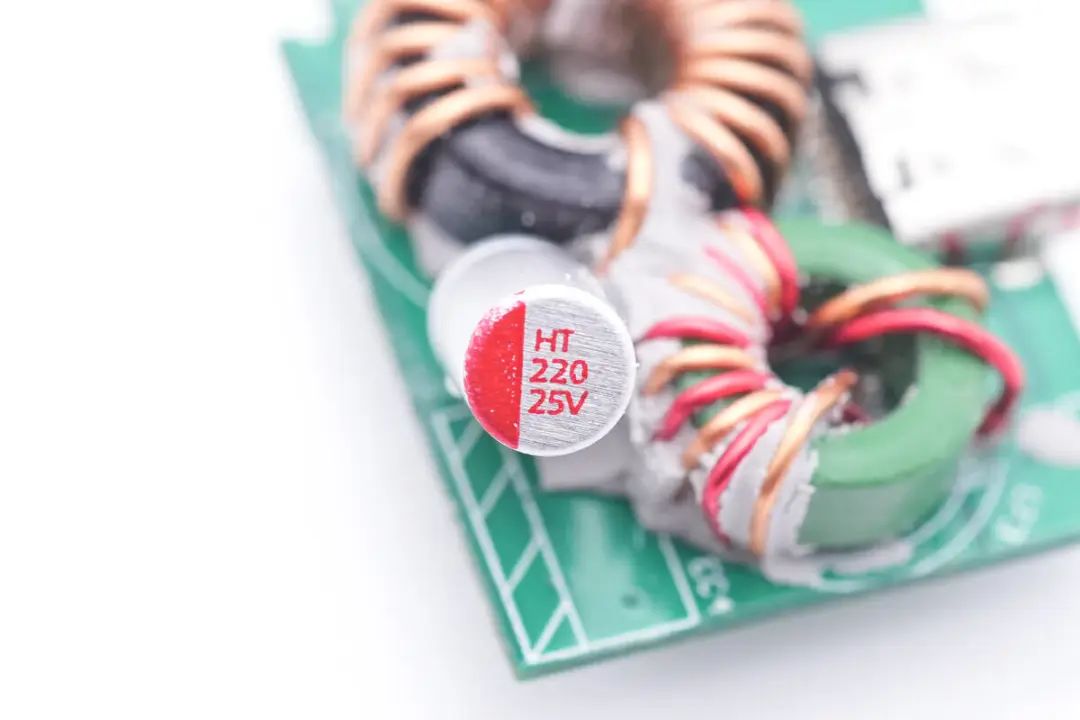

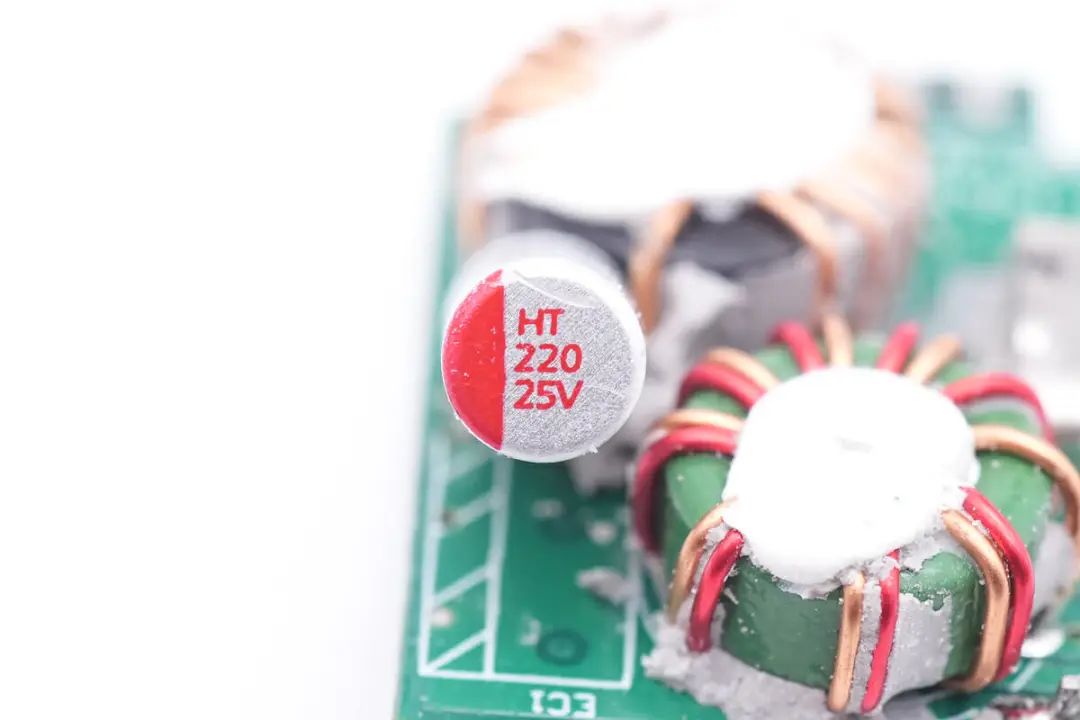

输出滤波电容规格为220μF 25V。。。。。。。

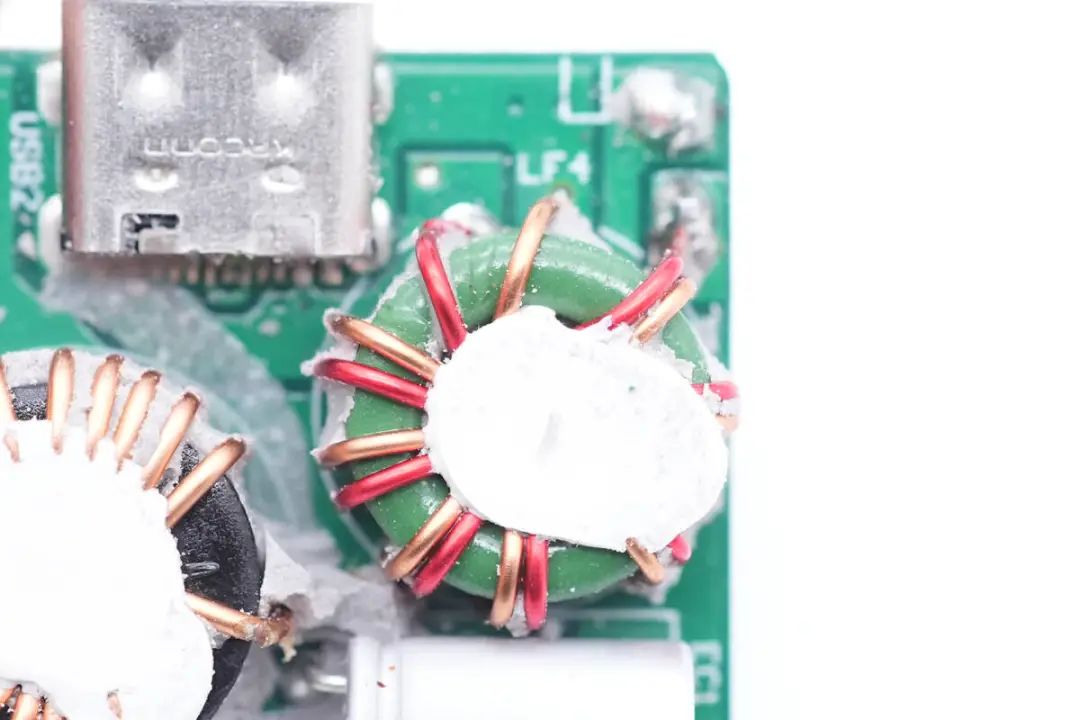

输出滤波电感采用双线绕制。。。。。。。

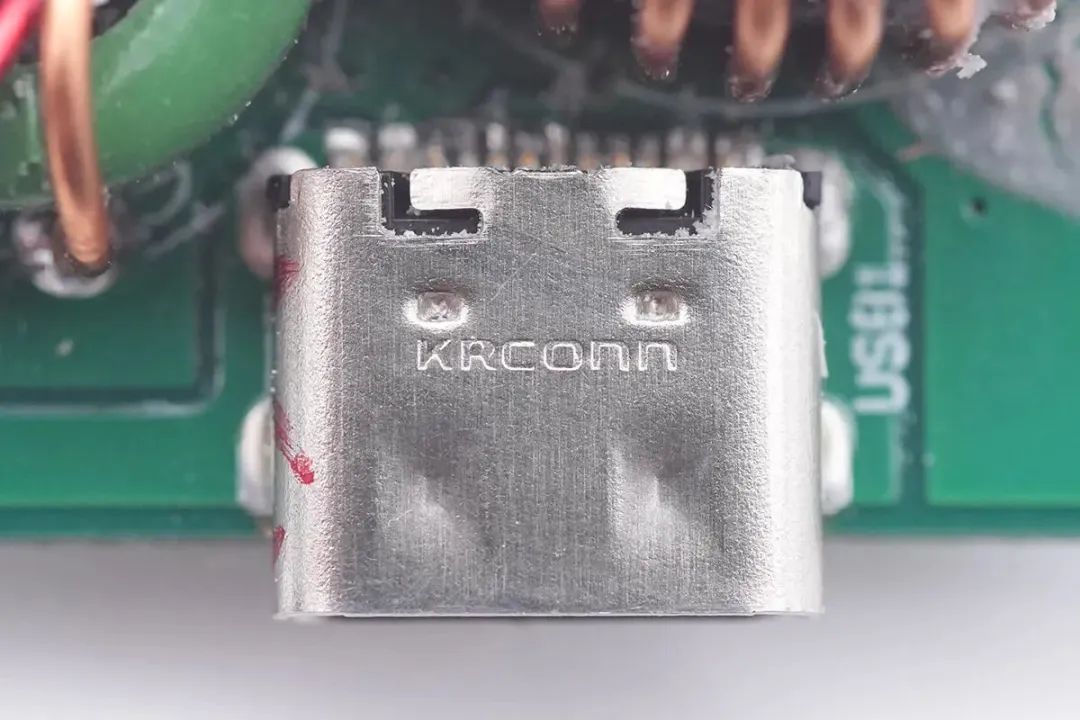

USB-C母座金属壳上有KRCONN字样，，，，，表明母座来自精睿浚？？？？？？萍。。。。。。。

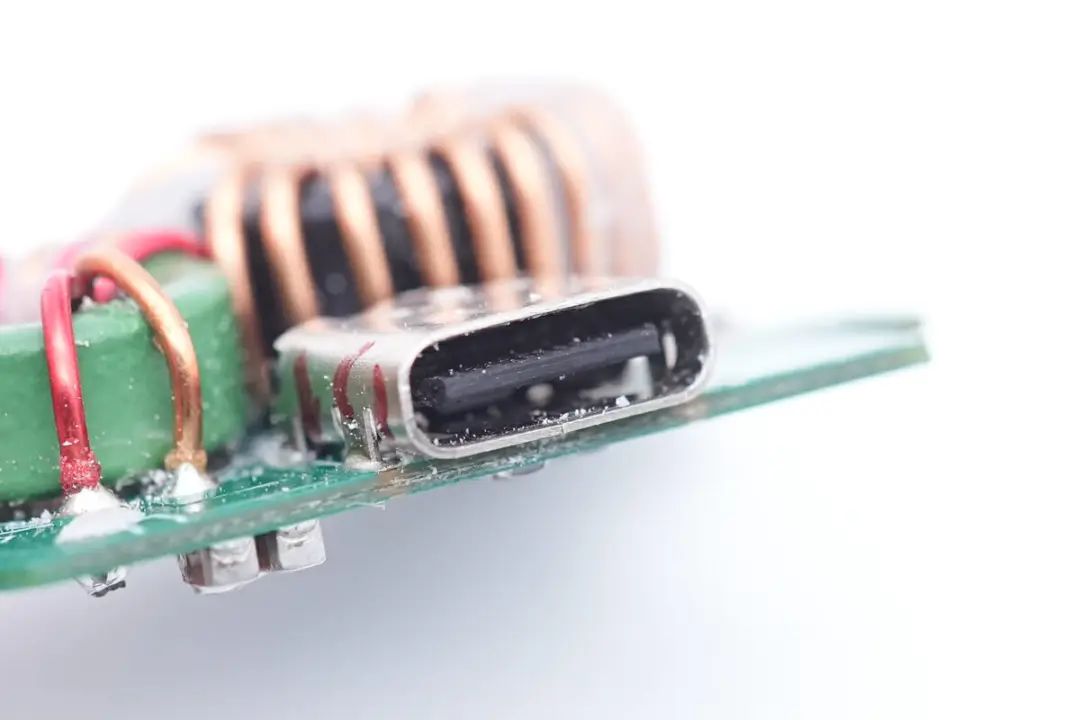

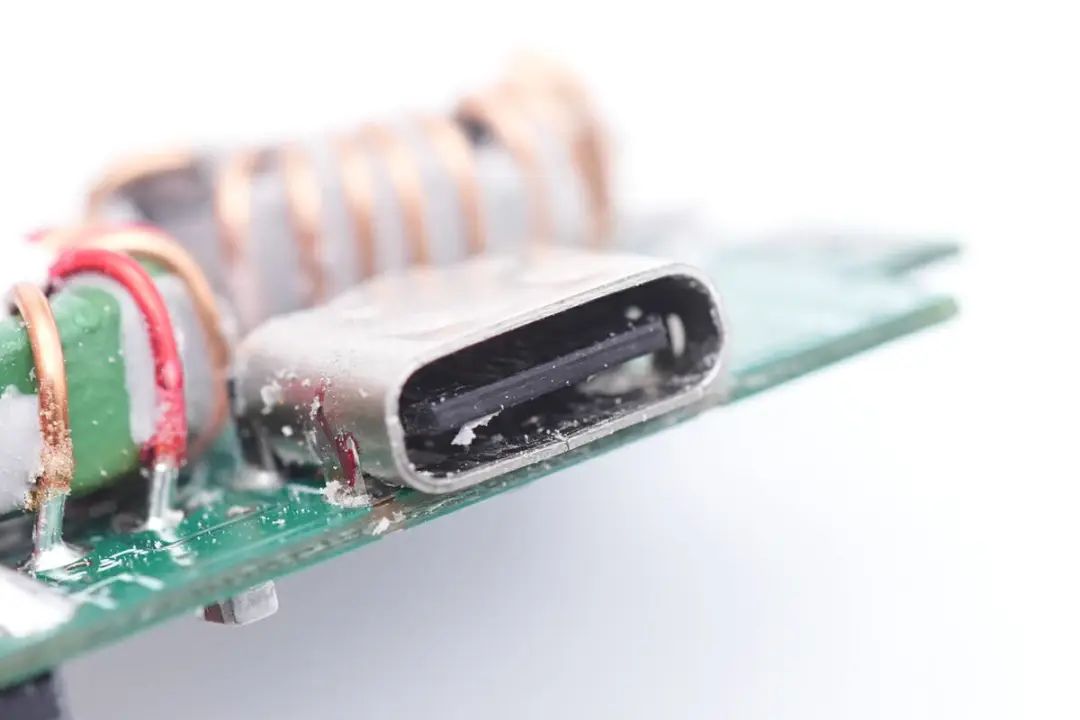

USB-C母座采用过孔焊接固定，，，，，黑色胶芯不露铜。。。。。。。





另一块降压小板布局相同。。。。。。。

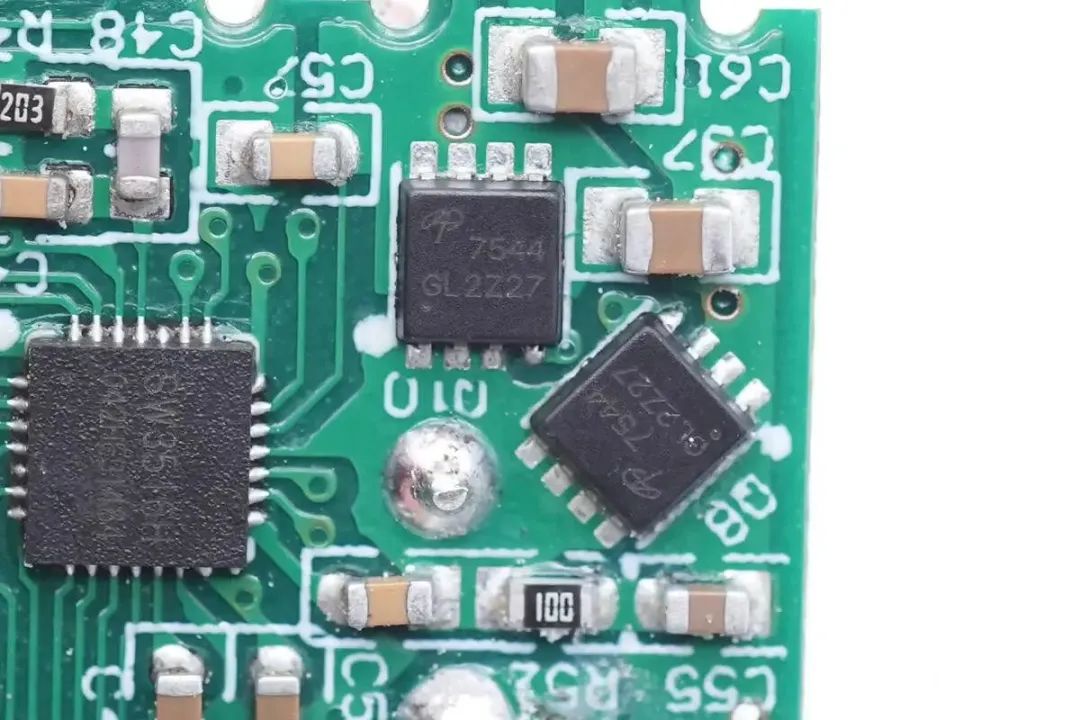

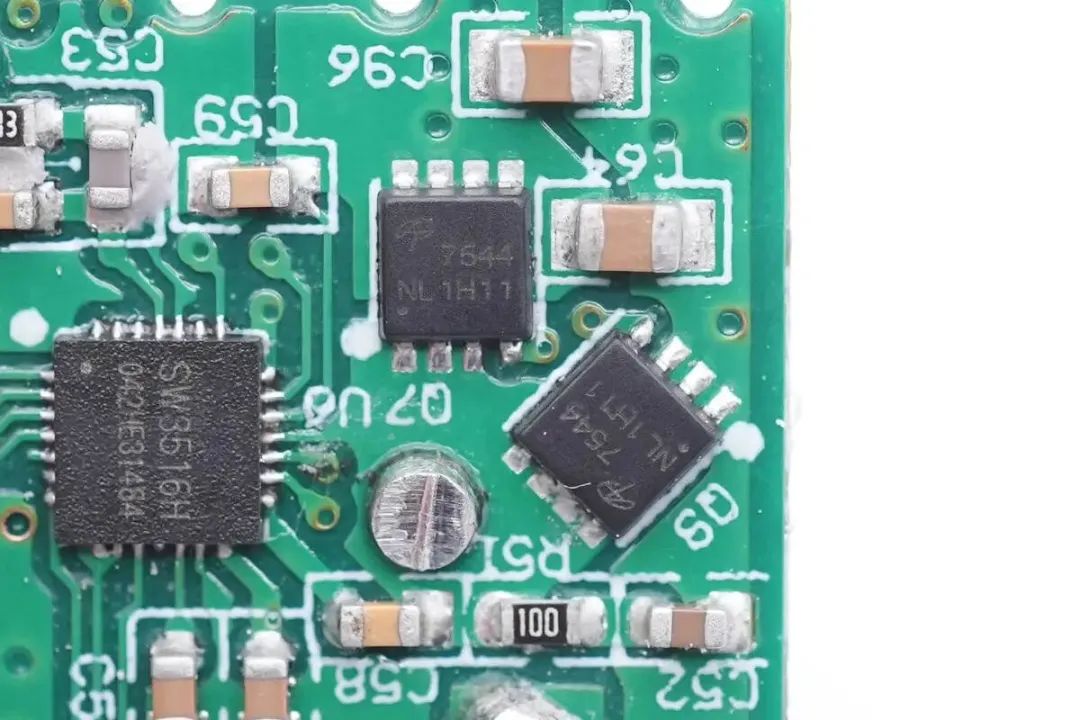

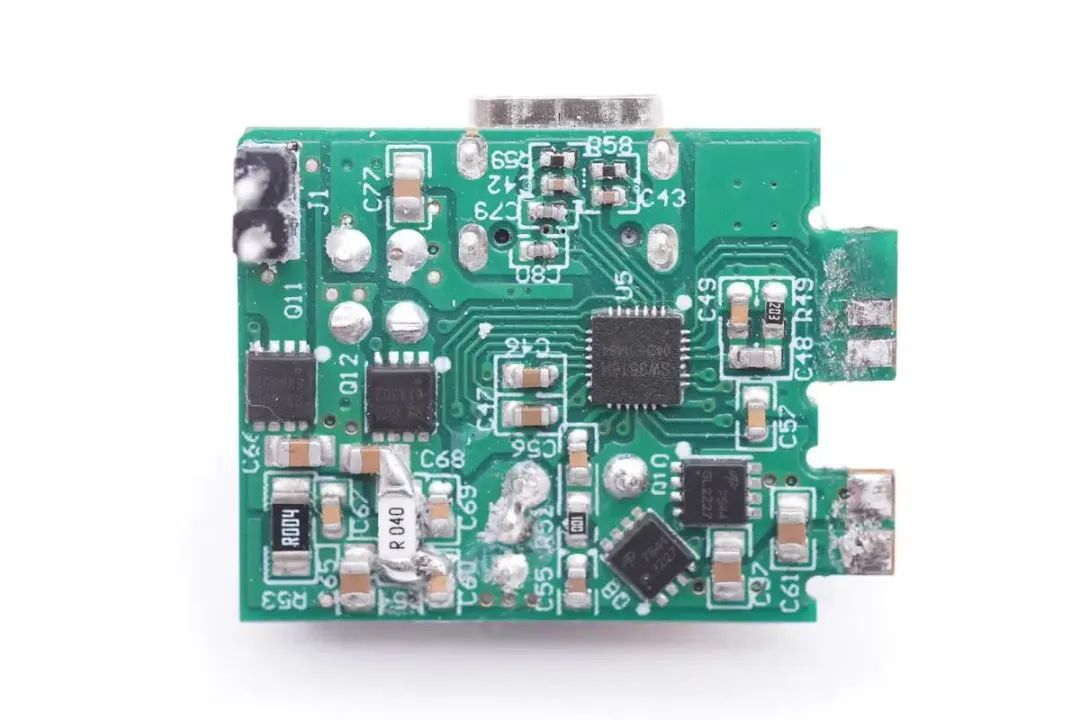

背面同样采用智融SW3516H搭配降压开关管的设计，，，，，这块小板同时负责USB-C和USB-A口输出，，，，，VBUS开关管使用两颗。。。。。。。





降压主控芯片采用智融SW3516H。。。。。。。





降压开关管采用AON7544。。。。。。。

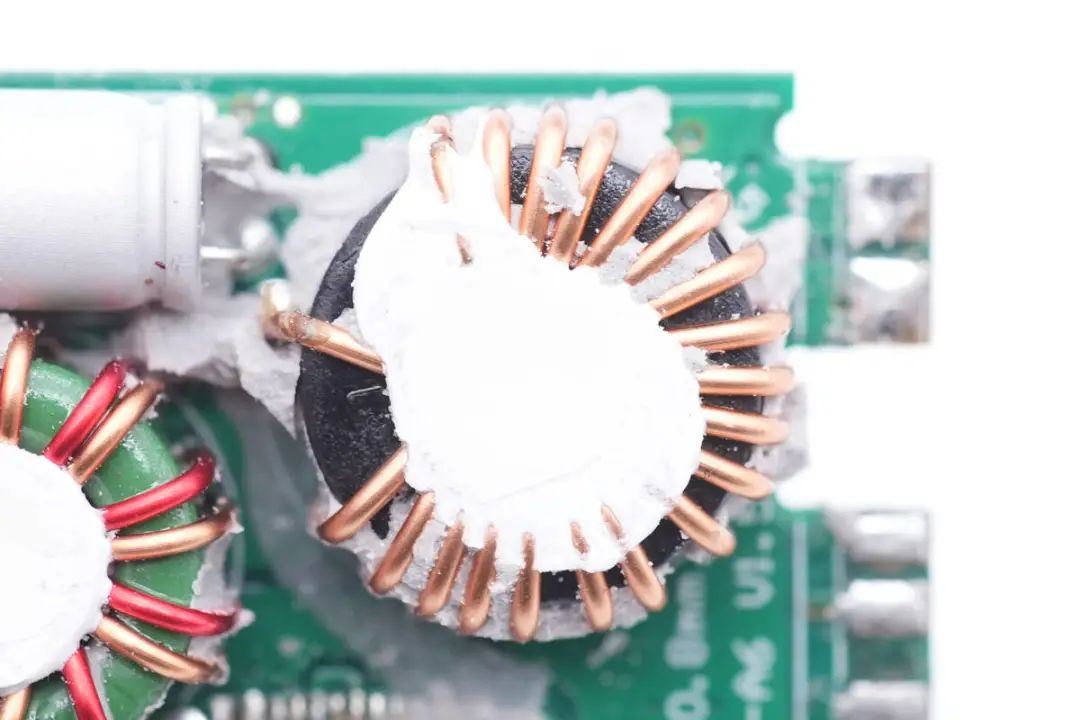

降压磁环电感特写，，，，，涂胶固定。。。。。。。





输出滤波电容规格为220μF 25V。。。。。。。

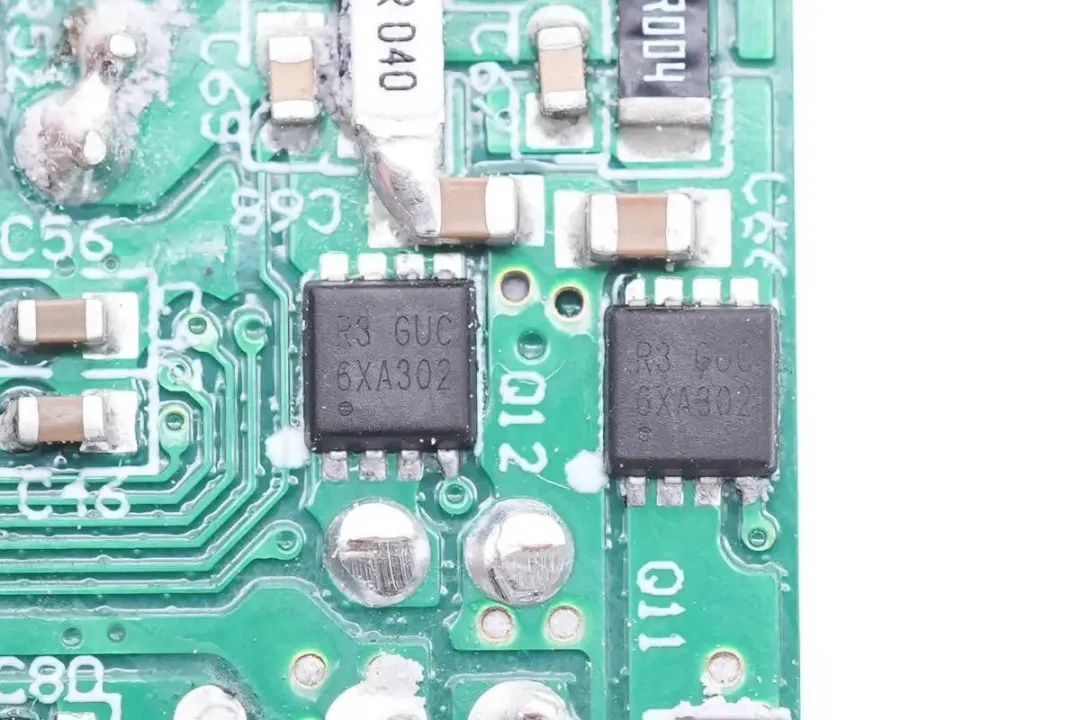

VBUS开关管丝印R3，，，，，两颗分别对应USB-C和USB-A接口。。。。。。。





输出滤波电感采用双线绕制。。。。。。。





USB-C母座采用过孔焊接固定，，，，，黑色胶芯不露铜。。。。。。。

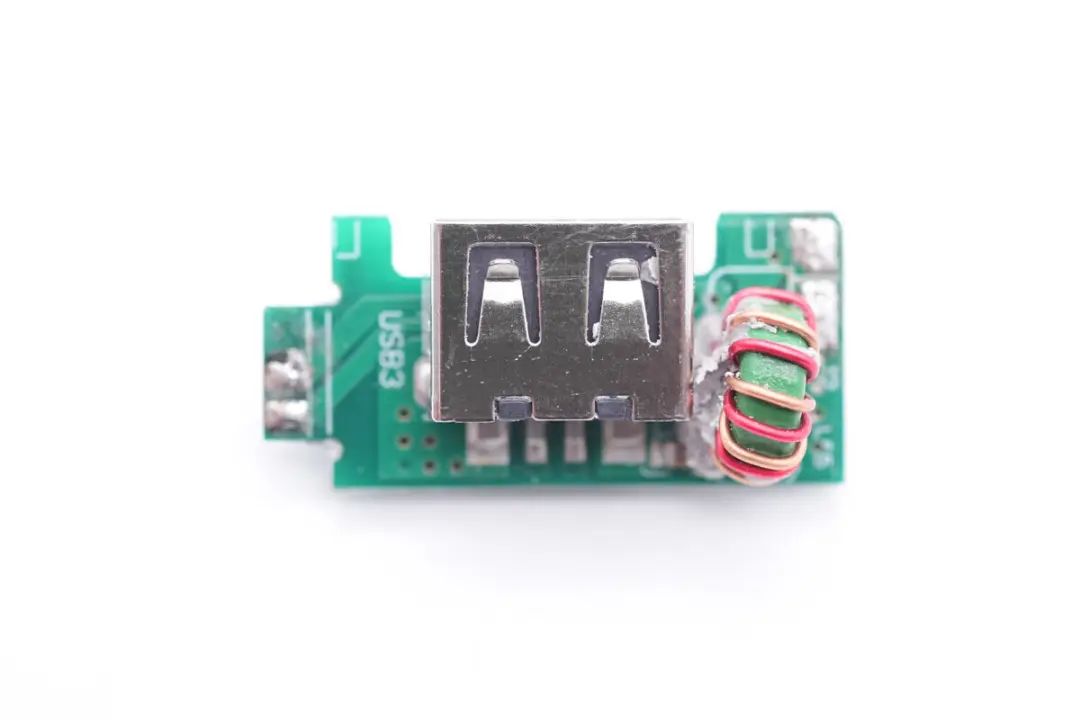

USB-A母座焊接在垂直小板上，，，，，右侧焊接滤波磁环电感。。。。。。。

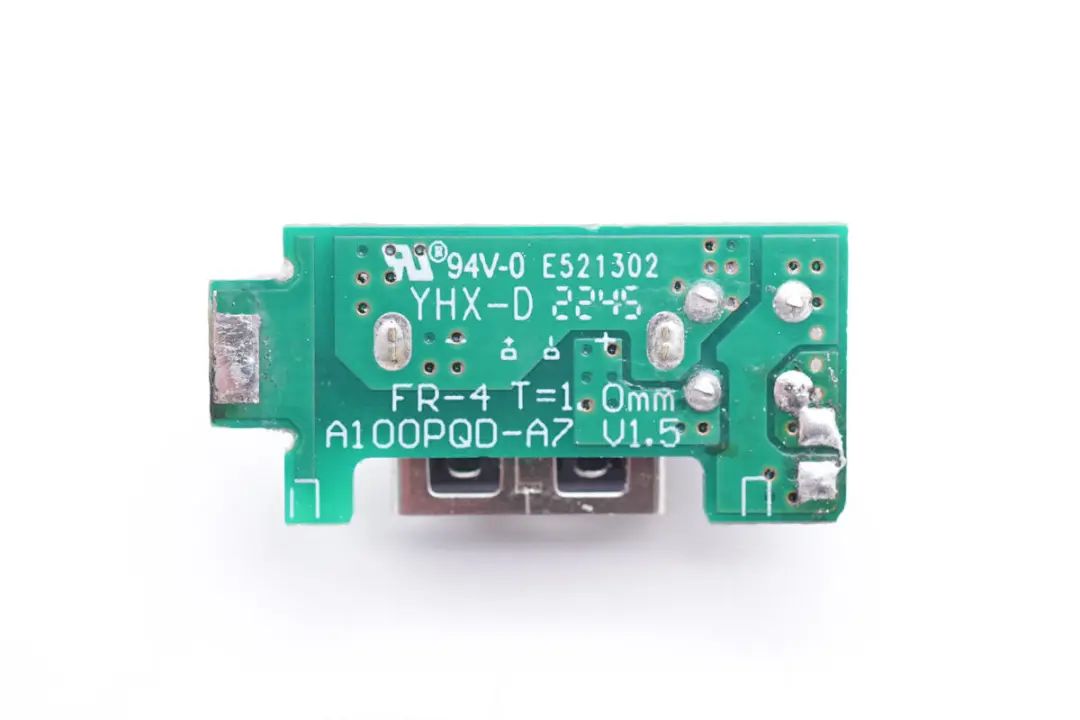

通过背面的走线，，，，，USB-A母座供电由连接的排针提供。。。。。。。

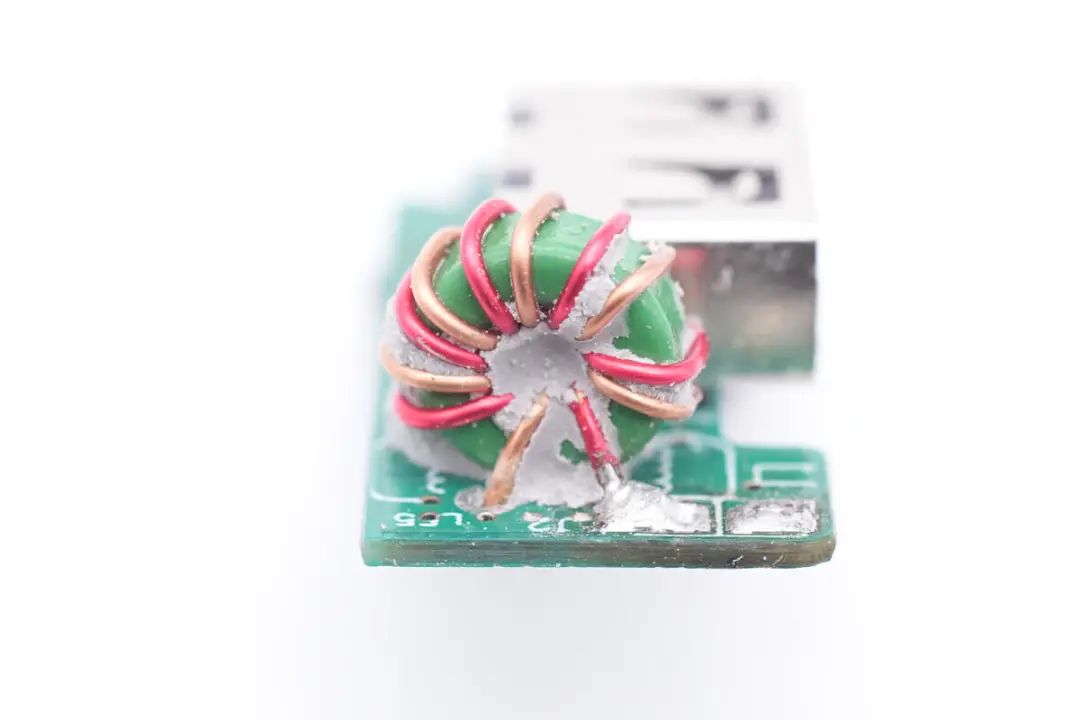

磁环滤波电感特写。。。。。。。

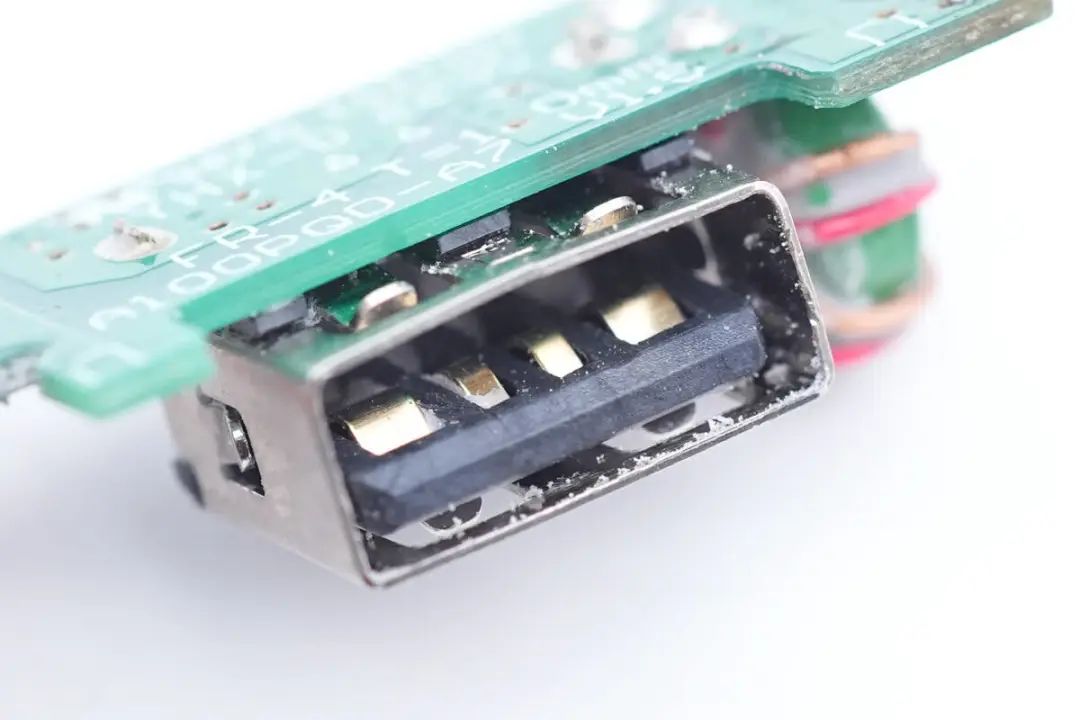

USB-A母座采用黑色胶芯，，，，，正负极加宽设计。。。。。。。

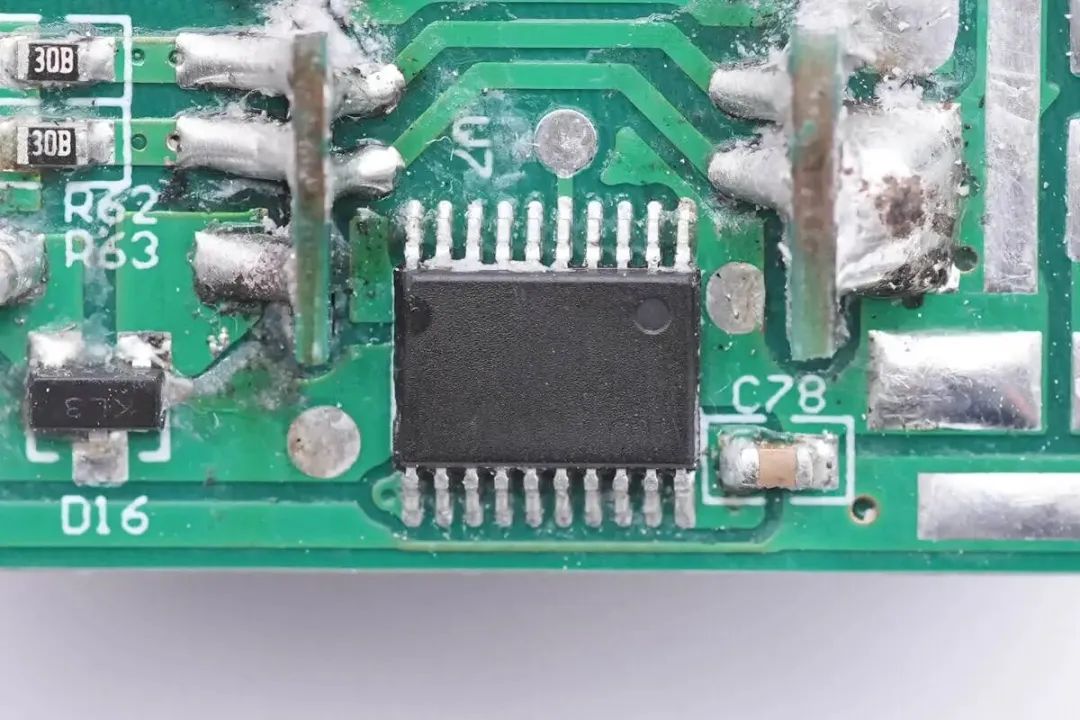

一颗无标MCU用于接口功率自动分配控制。。。。。。。

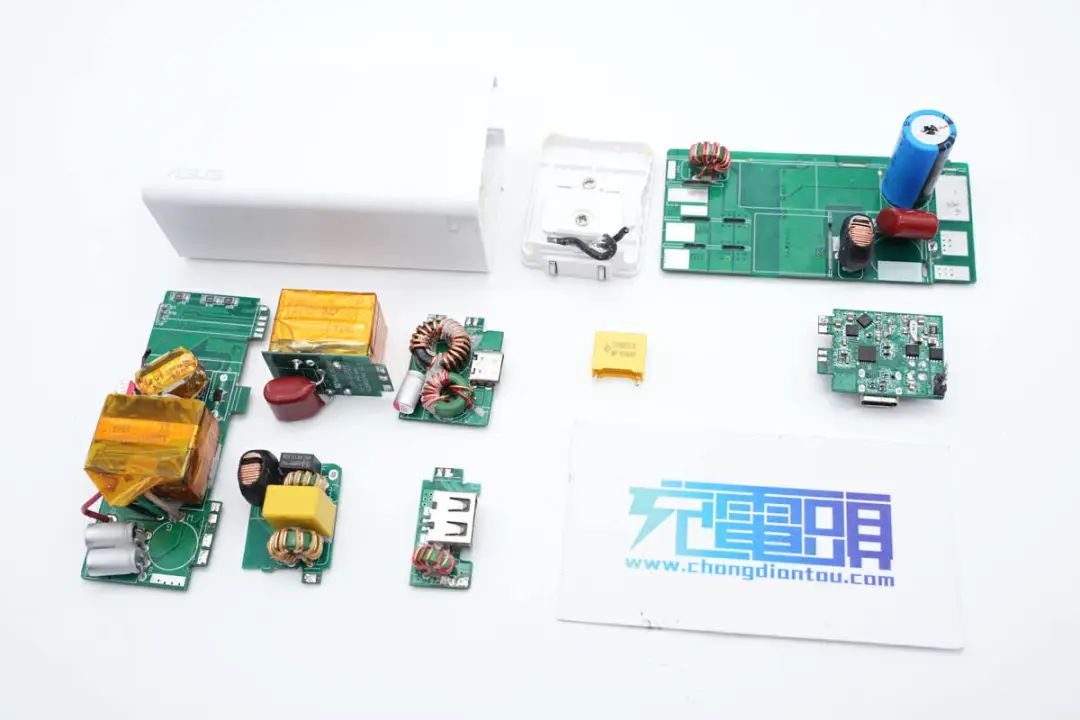

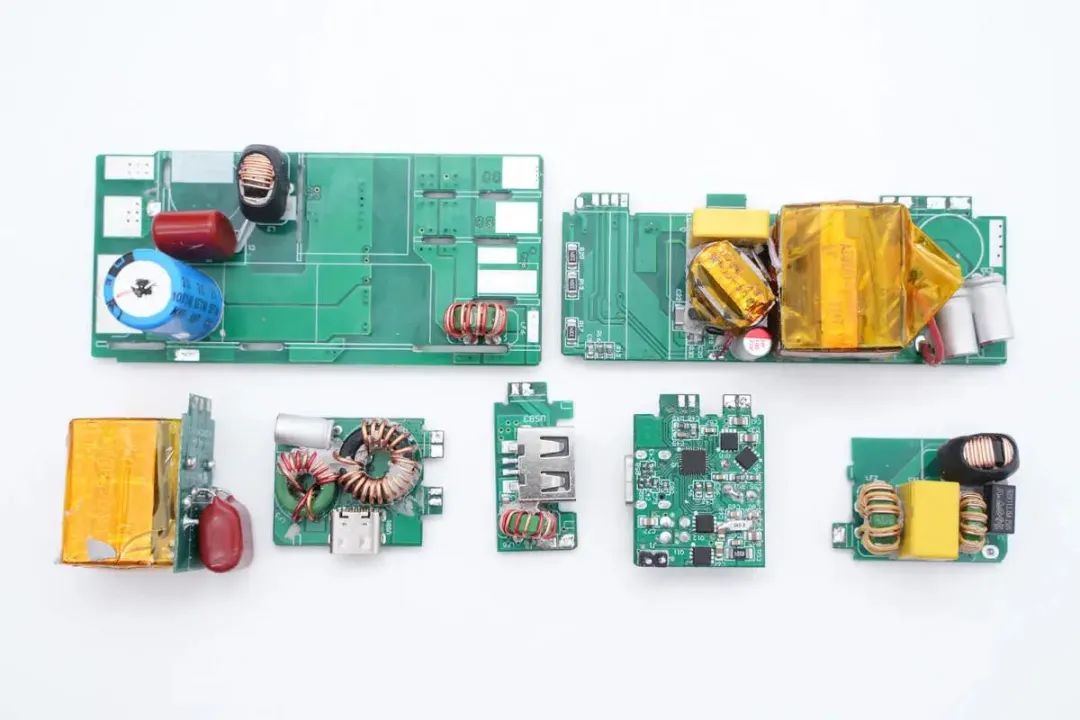

全部拆解一览，，，，，来张全家福。。。。。。。





充电头网拆解总结



华硕这款100W氮化镓充电器采用白色长条形机身设计，，，，，配备折叠插脚，，，，，便于携带和收纳，，，，，充电器具备2C1A三输出接口，，，，，单口输出时支持100W功率输出，，，，，双口同时使用时支持65+30W输出，，，，，可满足日常手机和笔记本电脑同时充电需求，，，，，十分实用。。。。。。。



充电头网通过拆解了解到，，，，，这款充电器内部采用PFC+LLC+DC-DC的架构设计，，，，，PFC和LLC开关管均采用英诺赛科INN650DA260A氮化镓开关管，，，，，配合泰科天润碳化硅二极管整流，，，，，输出使用两颗恒泰柯的低压MOS管用于同步整流，，，，，电源初级主控芯片和同步整流控制器均来自MPS芯源半导体。。。。。。。



开关电源采用固定电压输出，，，，，输出采用二次降压电路，，，，，分别使用两路智融SW3516H降压输出，，，，，实现三路快充输出。。。。。。。充电器高压滤波电容来自蓝宝石，，，，，输出全部采用固态电容滤波，，，，，PCBA模浚？？？？？？椴捎枚嗫镻CB焊接组成，，，，，充分利用内部空间，，，，，整体设计紧凑，，，，，空间利用率非常高。。。。。。。
